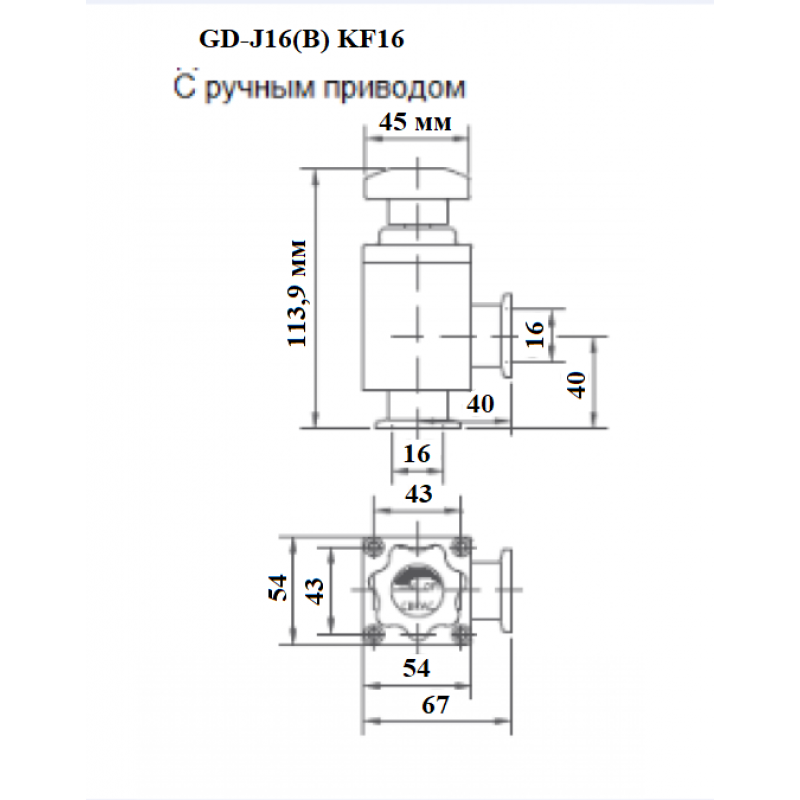

Клапан высоковакуумный угловой GD-J16(B), KF16 ручной привод, сильфоновая герметизация, алюминий, CBVAC
- 14 875 руб.
- Производитель: CBVAC
- Код:2048
| Технические характеристики | |
| Монтажное положение | произвольное |
| Перепад давления перед открыванием затвора | ≤1,2×10⁵ Па в любом направлении |
| Величина течи в корпусе и основании затвора | 1,3×10⁻⁷ Па·л·с⁻¹ |
| Температура обезгаживания корпуса затвора | ≤150 °С. |
| Количество циклов до первого обслуживания | 20000 |
| Герметизация | Сильфоном |
| Материал корпуса | алюминий |
| Привод | ручной |
| Тип фланца | KF16(NW16) |
| Производитель | CBVAC |
| Вес, кг | 0.38 |
| Рабочее давление, Па | 1х10⁻⁶ Па～1,2×10⁵ Па |
Описание
Этот модельный ряд включает клапаны с ручным, пневматическим и электромагнитным приводом. Изделия этого модельного ряда отличает рациональная конструкция и превосходный внешний вид. Помимо этого, они имеют ряд преимуществ, а именно, прочность, небольшой размер, долговечность, надежную герметизацию, продолжительный срок службы и других. В результате, использование этих клапанов становится приоритетным решением для вакуумного оборудования. Клапаны этого модельного ряда приводятся в действие с помощью ручного привода (вращением рукоятки), пневматического цилиндра, управляемого сжатым воздухом, или электромагнита, создающего электромагнитную силу при подаче на него электрического напряжения. Соответствующие механизмы соединены с тарелкой клапана и перемещают ее из начального в конечное положение. Рабочая среда — чистый воздух или коррозионно неактивные газы.
Преимущества
■ Стандартизированная модульная конструкция обеспечивает удобную замену и техническое обслуживание клапанов.
■ Простота очистки.
■ Электромагнитные клапаны разработаны с учетом требований по энергосбережению и имеют небольшой размер
Дополнительная комплектация:
Клапан с пневмоприводом, ДУ 16~50: геркон.
Клапан с пневмоприводом, ДУ 63~250: поворотный фланец ISO, направляющий электромагнитный клапан.

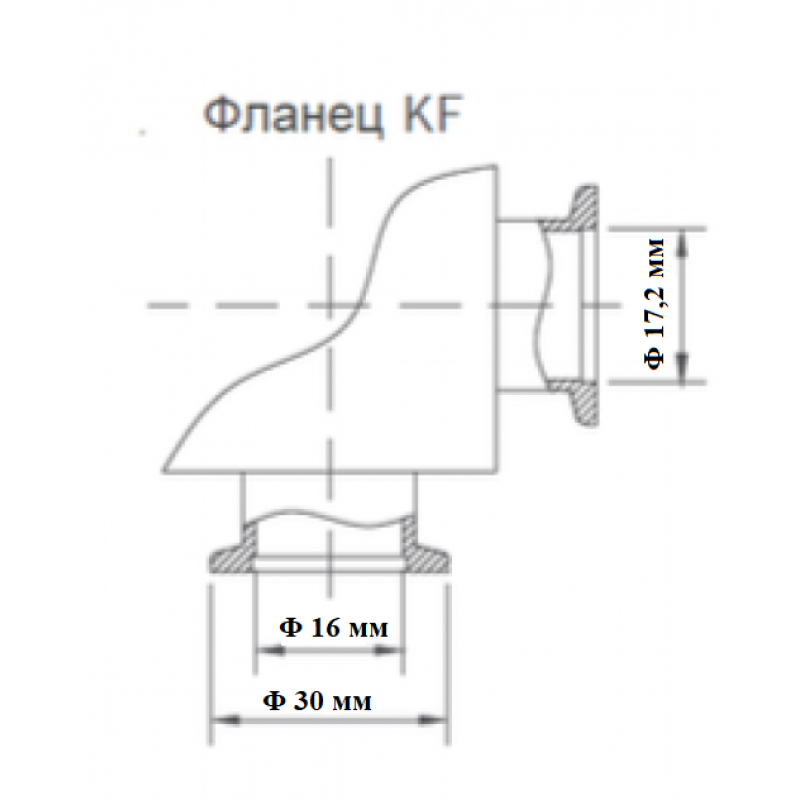

Размеры фланцев
