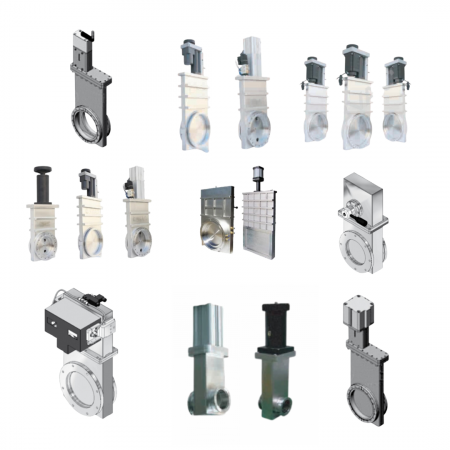

-450x450.png "Шиберные затворы")

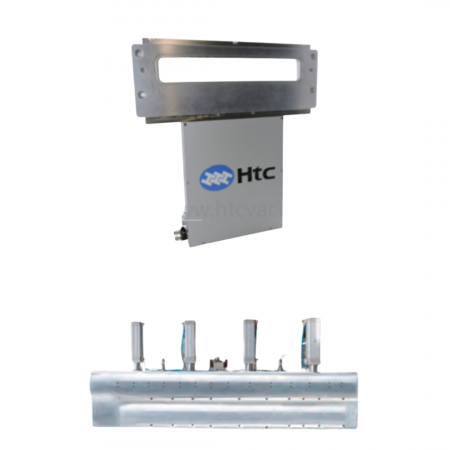

-450x450.png "Прямоугольные затворы")
О ТОВАРЕ: ЗАТВОРЫ ДЛЯ ВАКУУМНОГО ОБОРУДОВАНИЯ
Вакуумный затвор – это вакуумный клапан, позволяющий соединять и разобщать элементы вакуумной системы (ГОСТ 5197—-85).
Основное назначение затворов в вакуумных системах — отсечение высоковакуумных насосов от вакуумных камер, а также отдельных камер и шлюзов вакуумной установки непрерывного действия друг от друга.
ТИПЫ ВАКУУМНЫХ ЗАТВОРОВ
шиберные,
маятниковые,
дисковые (поворотные и откидные),
двери.
РАЗМЕРЫ ВАКУУМНЫХ ЗАТВОРОВ
Размеры проходных отверстий вакуумных затворов варьируются от 35 мм до 3000 мм. Вакуумные затворы могут иметь различные типы присоединительных фланцев: ISO, CF, KF и др.
ТИПЫ ПРИВОДА ВАКУУМНЫХ ЗАТВОРОВ
ручной;
пневматический;
электромеханический.
Электромеханический привод нередко совмещается с ручным — на случай отказа первого.
Подача сжатого воздуха на пневматический привод затвора может осуществляться как от центрального пневмораспределителя вакуумной установки, так и с помощью пилотного электромагнитного клапана, устанавливаемого на затвор и управляемого электрическим сигналом. Такие клапаны, как правило, предлагаются в качестве дополнительного оборудования.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ВАКУУМНЫХ ЗАТВОРОВ
Трехпозиционные и многопозиционные регулирующие затворы.
Датчики открытого и закрытого положений.
Порт предварительной откачки объема затвора (для затворов большого размера).
Затворы с водяным охлаждением.
Обогреваемые затворы.
ХАРАКТЕРИСТИКИ ВАКУУМНЫХ ЗАТВОРОВ, ВАЖНЫЕ ДЛЯ ИХ ВЫБОРА
Вид затвора.
Номинальный диаметр (для прямоугольных затворов – размер проходного отверстия), тип фланца (ISO, CF, KF и др.).
Размеры затвора.
Тип привода.
Материал корпуса, уплотнений.
Наличие дополнительных опций (электромагнитный управляющий клапан, индикатор положения, порт предварительной откачки, водяное охлаждение, обогрев и т.д.).
Величина течи (отдельно для корпуса и седла затвора в закрытом состоянии) – измеряется Па*м3/с, мбар*м3/с и др.
Минимальное рабочее давление (указывается не всегда) – в Па, мбар, Торр.
Максимальное избыточное давление, как в направлении открывания, так и в направлении закрывания, в – кПа, бар и т.п.
Максимальное дифференциальное давление при открывании – в Па, мбар, Торр. Значение максимального дифференциального давления при открывании шиберных и маятниковых затворов как правило невелико – до 3000 Па.
Монтажное положение.
Допустимая температура прогрева [oC]. Иногда указывается отдельно для затвора и привода.
Давление сжатого воздуха (для затворов с пневматическим приводом) – в кПа, атм, бар,. кгс/см2 и т.д.
Напряжение электропитания [В] и потребляемый ток [А] (для затворов с электромеханическим приводом и с пневматическим приводом с электромагнитным управляющим клапаном, обогреваемых затворов, датчиков положения).
Быстрота открывания и закрывания (кроме затворов с ручным приводом и регулирующих затворов) – в секундах.
Ресурс (срок службы) – обыкновенно указывается в количестве циклов открывания и закрывания.
Другие…
ВАКУУМНЫЕ ЗАТВОРЫ В КАТАЛОГЕ «ИСТ ВАКУУМ»
В каталоге интернет-магазина «Ист Вакуум» представлены все основные виды вакуумных затворов: шиберные, маятниковые, дисковые; с номинальными диаметрами от 35 до 3000 мм, с различными типами приводов и соединительных фланцев, а также дополнительное оборудование.
Наши менеджеры помогут вам подобрать нужный вакуумный затвор.
Мы гарантируем надежность затворов, поскольку сотрудничаем с лидерами рынка вакуумного оборудования.
Обеспечиваем доставку по всей России.
Подробнее о вакуумных затворах — в нашем блоге.
