Одноступенчатый пластинчато-роторный насос Edwards E1M18, 1 фаза, 17,0 м³/ч
по запросу
Edwards E1M18 (1 фаза) — одноступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A34317984 — 1 фаза 110/200-240 В 50 Гц или 115-120/200-230 В 60 Гц, разъём IEC C19, Ultragrade 19 (акту..
Одноступенчатый пластинчато-роторный насос Edwards E1M18, 3 фазы, 17,0 м³/ч
по запросу
Edwards E1M18 (3 фазы) — одноступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A34310905 — 3 фазы 380-415 В 50 Гц / 460 В 60 Гц, IE2 (актуальный 3-ф.)A34310925 — 3 фазы 200-220 В 50 ..

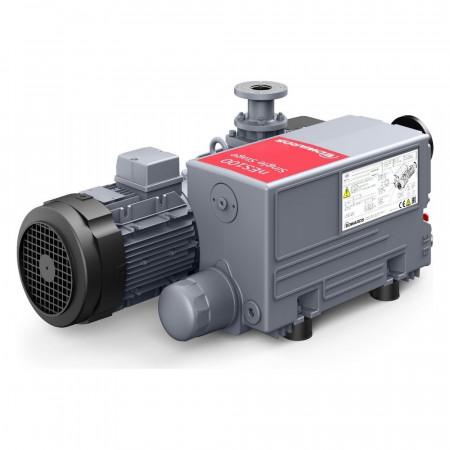

Одноступенчатый пластинчато-роторный насос Edwards nES100, 87,5 м³/ч
по запросу
Edwards nES100 — одноступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A35404940 — 3 фазы 220-240/380-415 В 50 Гц; 220-230/380-400/460 В 60 Гц, воздушное, wide rangeA35424940 — AsiaA..

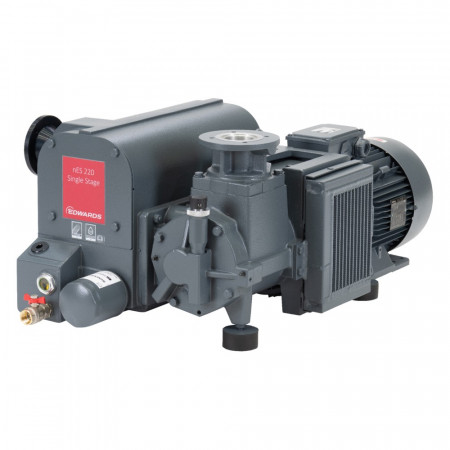

Одноступенчатый пластинчато-роторный насос Edwards nES220, 179 м³/ч
по запросу
Edwards nES220 — одноступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A35554950 — ВНИМАНИЕ: это код nES220 (3 фазы 200-240/380-415 В 50 Гц; 200-230/380-400/440-460 В 60 Гц, воздушно..

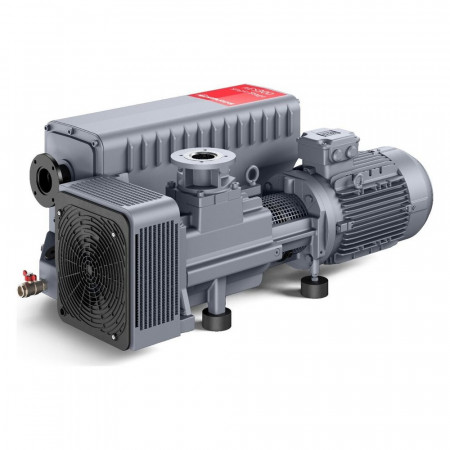

Одноступенчатый пластинчато-роторный насос Edwards nES300, 240 м³/ч
по запросу
Edwards nES300 — одноступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A35604950 — 3 фазы wide range, воздушноеA35624950 — AsiaA35654950 — nES300S (усиленный, 330 м³/ч)Особенностиодн..
Одноступенчатый пластинчато-роторный насос Edwards nES40, 38,5 м³/ч
по запросу
Edwards nES40 — одноступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A35104940 — 3 фазы 220-230/380-400 В 50 Гц; 220-230/380-400/440-460 В 60 Гц, воздушное, wide range (EU/US/Asia к..
Одноступенчатый пластинчато-роторный насос Edwards nES630, водяное охлаждение, 640 м³/ч
по запросу
Edwards nES630 (водяное охлаждение) — одноступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A35905950 — 3 фазы wide range, водяное охлаждениеA35925950 — Asia, водяноеОсобенностиоднос..
Приобретайте в компании "Ист Вакуум" одноступенчатые пластинчато-роторные вакуумные насосы — высокопроизводительные насосы, используемые для достижения низкого и среднего
вакуума путем последовательного снижения давления воздуха внутри рабочей
камеры.
Эти насосы относятся к классу насосов вытесняющего действия. Благодаря своей универсальности, высокой быстроте
действия, ремонтопригодности, долговечности и надежности, эти устройства нашли
широкое применение в различных отраслях промышленности.
Устройство
Основное устройство одноступенчатого пластинчато-роторного
насоса включает следующие элементы:
·
Корпус насоса имеет цилиндрическую рабочую камеру.
·
Ротор: Внутри рабочей камеры вращается цилиндрический
ротор, эксцентрично расположенный относительно оси рабочей камеры насоса. В роторе имеются прорези, в которые
установлены лопасти (или пластины). Ротор приводится в движение
электродвигателем.
·
Пластины
(лопасти): Установлены радиально вокруг вала ротора
и прижимаются к стенкам рабочей камеры под действием центробежной силы.
·
Клапаны: Предназначены для управления потоком газа между
ступенями и предотвращения обратного потока.
·
Вакуумное масло:
Масляная система необходима для герметизации зазоров между пластинами и
корпусом, смазки деталей и охлаждения насоса.

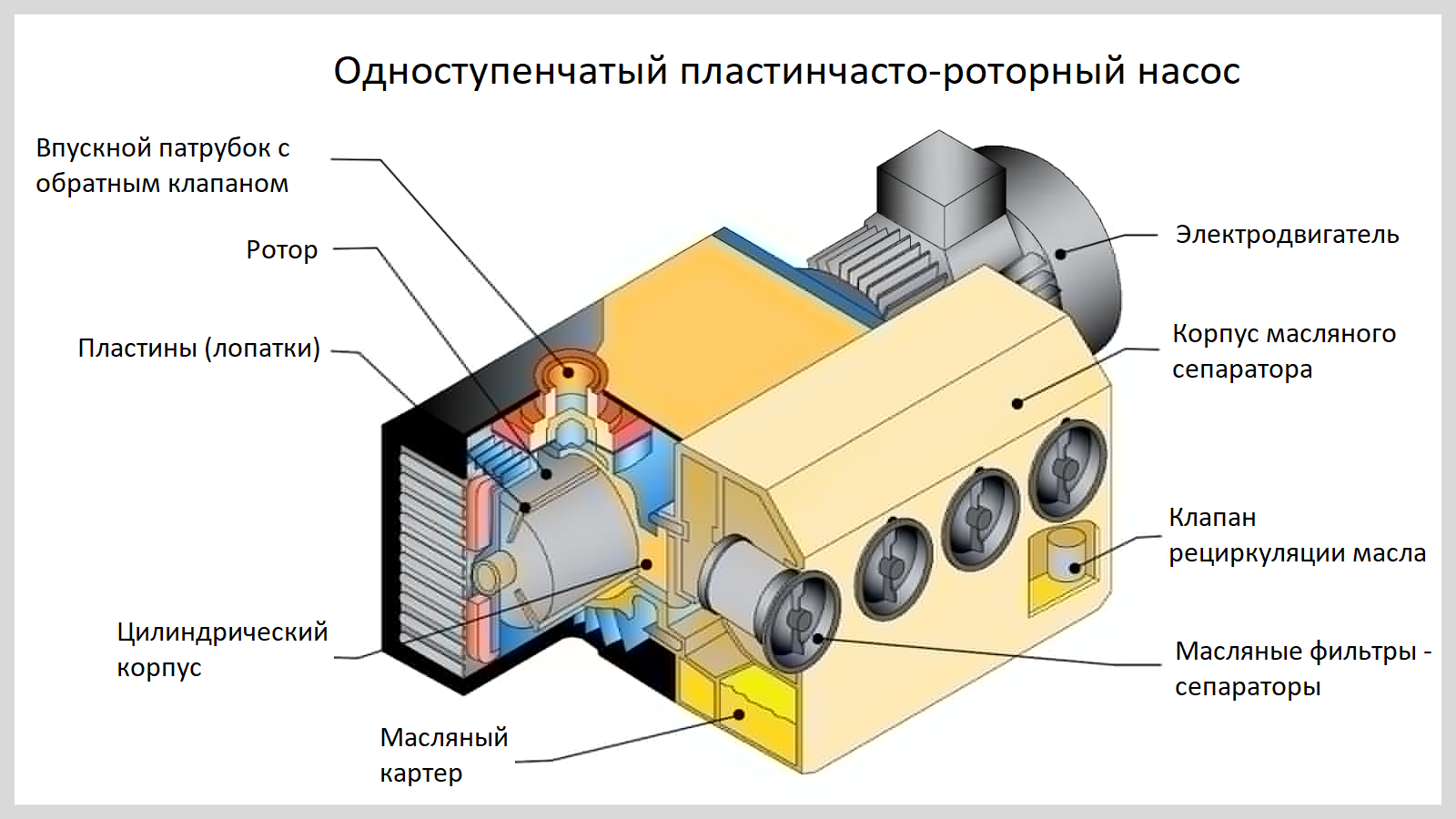

Рис. 1. Схема
одноступенчатого пластинчато-роторного насоса.

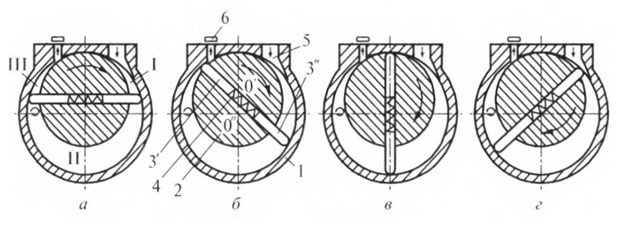

Рис. 2. Принцип
действия пластинчато-роторного насоса: I - полость всасывания; II - полость
перемещения и частичного сжатия газа; III - полость вытеснения газа.
1 -
корпус; 2 - ротор; 3 - пластины; 4 - пружина; 5 - впускной канал; 6 - выпускной
канал с клапаном
Принцип работы
Принцип функционирования двухступенчатого
пластинчато-роторного насоса основан на циклическом изменении объема камер при
вращении ротора.
·
Газ поступает во входное отверстие.
·
Пластинки прижаты к внутренней поверхности
рабочей камеры центробежной силой.
·
По мере вращения ротора объем полости,
ограниченной пластинами, стенкой рабочей камеры и ротором, уменьшается, газ
сжимается.
·
После полного сжатия сжатый газ выбрасывается
в выпускное отверстие.
Для предотвращения выпуска масла в
вакуумную систему при остановке насоса в современных конструкциях используется
защитный клапан. Многие насосы оснащаются также клапаном газового балласта,
обеспечивающим возможность откачки конденсируемых паров (в определенных
количествах). Для предотвращения выброса масла в окружающую среду насосы
оснащаются масляным сепаратором. Масло собирается в масляном картере, откуда
поступает обратно в рабочую камеру.
Применение
Одноступенчатые пластинчато-роторные
насосы находят широкое применение в следующих областях:
· Химическая
промышленность: Используется для дегазации растворителей,
дистилляции жидкостей, сушки веществ.
· Электротехника:
применяются для
удаления газов из трансформаторного масла, герметизирующих компаундов и т.п.
· Лакокрасочная
промышленность и малярные работы: для удаления пузырьков воздуха из лакокрасочных
материалов перед их фасовкой и перед покраской изделий.
· Металлургия: для удаления газов из расплава перед литьём металлов,
для предотвращения окисления металлов, в установках электродуговой плавки и др.
· Научные
исследования: используются в лабораторных
исследованиях и испытаниях материалов в условиях глубокого вакуума.
· Медицина
и фармацевтическая промышленность: участвуют
в процессах стерилизации оборудования, очистки, сушки и консервации препаратов.
· Деревообрабатывающая
промышленность: для вакуумной сушки
древесины.
· И в
других отраслях.
Пластинчато-роторные насосы применяются
также в горнорудной, целлюлозно-бумажной, автомобильной, электронной и других
отраслях промышленности. Таким образом, пластинчато-роторные насосы являются
универсальным оборудованием, обеспечивающим высокий уровень производительности
и надежность при работе в сложных промышленных условиях.
Компания «Ист Вакуум» поможет подобрать надежные и качественные насосы,
наилучшим образом подходящие для решения Ваших практических задач, в короткие
сроки поставит эти насосы прямо на предприятие заказчика по минимальной цене, окажет
необходимую техническую поддержку, обеспечит расходными материалами и, при необходимости, запасными частями.
Компания "Ист Вакуум" поставит также расходные материалы и необходимые аксессуары для вакуумных насосов: вакуумное масло для заправки насосов, вакуумные фитинги, шланги, клапаны, вакуумметры и другое необходимое оборудование. Цены Вас приятно удивят!
