Двухступенчатый пластинчато-роторный насос Edwards E2M0.7, 0,75 м³/ч
по запросу
Edwards E2M0.7 — двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A37141919 — 1 фаза 200-230 В 50/60 Гц, разъём IEC C13, Ultragrade 15A37141902 — 1 фаза 100-120 В 50/60 Гц, IEC ..

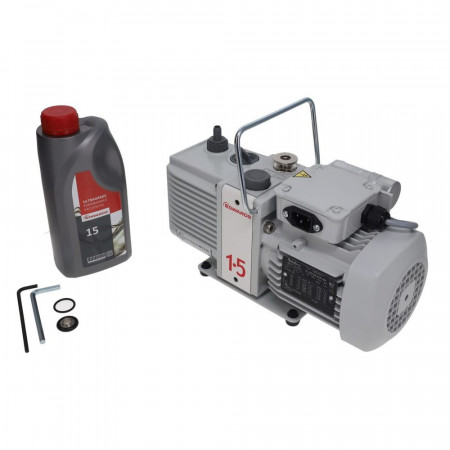

Двухступенчатый пластинчато-роторный насос Edwards E2M1.5, 1,6 м³/ч
по запросу
Edwards E2M1.5 — двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A37132919 — 1 фаза 200-230 В 50/60 Гц, IEC C13, Ultragrade 15A37132902 — 1 фаза 100-120 В 50/60 Гц, IEC C13A371..
Двухступенчатый пластинчато-роторный насос Edwards E2M175 ATEX, 160 м³/ч
по запросу
Edwards E2M175 ATEX — двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A36618993 — E2M175T3 ATEX (EX), 3 фазы 220/240 В или 380/415 В 50 Гц, EExd IIBВзрывозащищённое исполнение ..
Двухступенчатый пластинчато-роторный насос Edwards E2M175, 160 м³/ч
по запросу
Edwards E2M175 — двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A36604940 — E2M175 HC, 3 фазы 380-400 В 50 Гц / 230/460 В 60 Гц, IE3 (EU/US), углеводородное маслоA36604934 — E..
Двухступенчатый пластинчато-роторный насос Edwards E2M18, 1 фаза, 17,0 м³/ч
по запросу
Edwards E2M18 (1 фаза) — двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A36317984 — 1 фаза 110/200-240 В 50 Гц или 115-120/200-230 В 60 Гц, разъём IEC C19, Ultragrade 19 (акту..
Двухступенчатый пластинчато-роторный насос Edwards E2M18, 3 фазы, 17,0 м³/ч
по запросу
Edwards E2M18 (3 фазы) — двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A36310905 — 3 фазы 380-415 В 50 Гц / 460 В 60 Гц, IE2 (актуальный 3-ф.)A36310925 — 3 фазы 200-220 В 50 ..
Двухступенчатый пластинчато-роторный насос Edwards E2M275 ATEX, 255 м³/ч
по запросу
Edwards E2M275 ATEX — двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A36718993 — E2M275T3 ATEX (EX), 3 фазы 220/240 В или 380/415 В 50 Гц, EExd IIBВзрывозащищённое исполнение ..
Двухступенчатый пластинчато-роторный насос Edwards E2M275, 255 м³/ч
по запросу
Edwards E2M275 — двухступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Каталожные номера Edwards:A36704940 — E2M275 HC, 3 фазы 380-400 В 50 Гц / 230/460 В 60 Гц, IE3 (EU/US), углеводородное маслоA36704934 — E..
Двухступенчатые пластинчато-роторные насосы — это вакуумные насосы, используемых для достижения низкого и среднего вакуума путем последовательного снижения давления воздуха внутри рабочей камеры. Относятся к классу насосов вытесняющего действия.
Благодаря своей универсальности, высокой
эффективности, ремонтопригодности, долговечности и надежности, эти устройства
нашли широкое применение в различных отраслях промышленности.
Устройство
Основное устройство двухступенчатого
пластинчато-роторного насоса включает следующие элементы:
· Корпус насоса имеет две цилиндрических рабочих камеры – первой и
второй ступени насоса, в которых газ перемещается от входа к выходу и
при этом сжимается.
· Ротор:Внутри каждой рабочей камеры вращается цилиндрический
ротор, эксцентрично расположенный относительно оси рабочей камеры насоса. В роторе имеются прорези, в которые
установлены лопасти (или пластины). Роторы первой и второй ступени приводятся в
движение электродвигателем и закреплены на общем валу.
·
Пластины
(лопасти): Установлены радиально вокруг вала ротора
и прижимаются к стенкам рабочей камеры под действием центробежной силы.
·
Клапаны: Предназначены для управления потоком газа между
ступенями и предотвращения обратного потока.
·
Вакуумное масло:
Масляная система необходима для герметизации зазоров между пластинами и
корпусом, смазки деталей и охлаждения насоса.
Рис. 1. Схема двухступенчатого пластинчато-роторного насоса: I - первая ступень; II - вторая ступень.

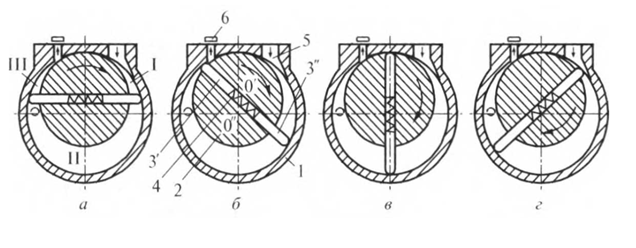

Рис. 2. Принцип действия пластинчато-роторного насоса: I - полость всасывания; II - полость перемещения и частичного сжатия газа; III - полость вытеснения газа.
1 - корпус; 2 - ротор; 3 - пластины; 4 - пружина; 5 - впускной канал; 6 - выпускной канал с клапаном
Принцип работы
Принцип функционирования двухступенчатого
пластинчато-роторного насоса основан на циклическом изменении объема камер при
вращении ротора. Работа делится на две основные стадии:
Первая ступень
(предварительное сжатие):
·
Газ поступает во входное отверстие первой
ступени.
·
Пластинки прижаты к внутренней поверхности
рабочей камеры центробежной силой.
· По мере вращения ротора объем полости,
ограниченной пластинами, стенкой рабочей камеры и ротором, уменьшается, вызывая
предварительное сжатие газа.
·
После полного сжатия сжатый газ переходит
ко второй ступени.
Вторая ступень
(дополнительное сжатие):
·
Воздух попадает во вторую рабочую камеру,
где процесс повторяется.
·
Во второй камере обеспечивается
дополнительное сжатие откачиваемого газа.
·
Сжатый до атмосферного давления газ
выпускается в атмосферу через выпускной клапан.
Для предотвращения выпуска масла в
вакуумную систему при остановке насоса в современных конструкциях используется
защитный клапан. Многие насосы оснащаются также клапаном газового балласта,
обеспечивающим возможность откачки конденсируемых паров (в определенных
количествах).
Применение
Двухступенчатые пластинчато-роторные
насосы находят широкое применение в следующих областях:
·
Химическая
промышленность: Используется для дегазации растворителей,
дистилляции жидкостей и сушке веществ.
·
Электроника: Применяются в производстве полупроводников, печатных
плат и микросхем.
·
Металлургия: Для откачки газов из формовочных смесей перед литьём
металлов.
·
Научные
исследования: Используются в лабораторных
исследованиях и испытаниях материалов в условиях глубокого вакуума.
·
Медицина
и фармацевтическая промышленность:
Участвуют в процессах стерилизации оборудования, очистки, сушки и консервации
препаратов.
·
Автоматизация
производства: Включают использование в
роботизированных системах и автоматизированных производственных линиях.
Пластинчато-роторные насосы применяются также в горнорудной, целлюлозно-бумажной, деревообрабатывающей, автомобильной и других отраслях промышленности. Таким образом, двухступенчатые пластинчато-роторные насосы являются универсальным оборудованием, обеспечивающим высокий уровень производительности и надежность при работе в сложных промышленных условиях.
