ВАКУУМНЫЕ КЛАПАНЫ
Вакуумный клапан по ГОСТ 5197-85 — это элемент вакуумной системы, позволяющий регулировать или полностью перекрывать поступление газа в вакуумную систему. Однако, уже давно установилось понимание, что клапаном называют не только устройства, управляющие поступлением газа в систему, но также и устройства, отсекающие или соединяющие отдельные элементы системы. Шаровые и дисковые клапаны именуются также «кранами».
Клапаны — неотъемлемая часть вакуумных систем. Существует большое количество разновидностей клапанов. Для удобства выбора клапаны классифицируют по различным признакам (см. ниже).
РАЗНОВИДНОСТИ КЛАПАНОВ
Виды клапанов по назначению:
Запорные;
Отсечные;
Напускные, в т.ч. Продувочные;
Регулирующие;
Предохранительные;
Обратные.

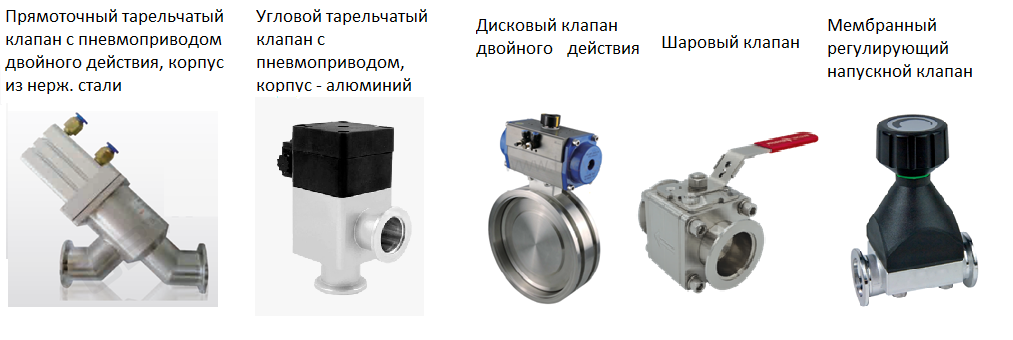

Виды клапанов по конструкции (компоновке)
Угловые
Проходные (в т.ч. Прямоточные)
Прямоточные со смещенными осями патрубков
Виды клапанов по конструкции запирающего элемента
Тарельчатые
Шаровые
Мембранные
Игольчатые
Дисковые (в т.ч. Затворы)
Шиберные (затворы)
Маятниковые (затворы)
Виды клапанов по типу привода:
Ручные;
Электромагнитные;
Пневматические;
Электромеханические.
Виды клапанов по состоянию в отсутствие управляющего воздействия
Нормально-открытые
Нормально-закрытые
Двойного действия
Регулируемые
Способ герметизации штока клапана
Сильфоном
Резиновым кольцом
Прочие особенности конструкции вакуумных клапанов
Индикаторы положение клапанов: визуальные и электрические
Пилотные электромагнитные клапаны для пневматических клапанов
Обогреваемые клапаны (или рубашки обогрева к стандартным клапанам)
Подробнее об устройстве и применении различных видов клапанов — в статьях, представленных в нашем блоге.
Технические характеристики клапанов
Выбор клапана определяют также его технические характеристики:
Величина течи (отдельно для корпуса и седла клапана в закрытом состоянии) – Па*м3/с, мбар*м3/с и др.
Минимальное рабочее давление (указывается не всегда) – в Па, мбар, Торр.
Максимальное избыточное давление, как в направлении открывания, так и в направлении закрывания (в общем случае эти параметры имеют разные значения), в – кПа, бар и т.п.
Максимальное дифференциальное давление при открывании – в Па, мбар, Торр.
Максимальный расход – в м3/с, л/с и др.
Монтажное положение.
Допустимая температура прогрева [oC]. Иногда указывается отдельно для клапана и привода.
Давление сжатого воздуха (для клапанов с пневматическим приводом) – в кПа, атм, бар,. кгс/см2 и т.д.
Напряжение электропитания [В] и потребляемый ток [А] (для клапанов с электромагнитным и электромеханическим приводом, а также для клапанов с пневматическим приводом с электромагнитным управляющим клапаном, обогреваемых клапанов, датчиков положения).
Момент силы при закрывании (для цельнометаллических клапанов с ручным приводом) – в н*м.
Быстрота открывания и закрывания (кроме клапанов с ручным приводом и регулирующих клапанов) – в секундах.
Ресурс (срок службы) – обыкновенно указывается в количестве циклов открывания и закрывания.
И другие…
Материалы клапанов.
При выборе клапана необходимо также определить материалы, из которых должен состоять клапан. Материалы клапанов выбирают, исходя из условий их эксплуатации, в частности, температуры окружающей среды и температуры обезгаживания, химического состава откачиваемой среды, наличия магнитных полей и т.д., учитывая также стоимость и доступность изделий.
Корпуса вакуумных клапанов изготавливают из нержавеющей стали или алюминия. Корпуса клапанов, предназначенных для эксплуатации в химически активных средах, могут иметь покрытие из фторопласта. Существуют также цельнометаллические клапаны из нержавеющей стали, предназначенные для работы в условиях повышенных и экстремально низких температур, или рассчитанные на высокотемпературное обезгаживание.
Для уплотнения запирающего элемента клапанов используют вакуумные резины: витон (фторкаучук, FKM); нитрил (бутадиен-нитрильный каучук, NBR), перфторкаучук (FFKM); шаровых клапанов — фторопласт или лавсан. В цельнометаллических клапанах герметичность запирания обеспечивается за счет плотного прилегания двух металлических поверхностей.
Уплотнения крышки клапана, а также соединения клапана с другими элементами вакуумной системы могут изготавливаться из витона, нитрила, перфторкаучука, а также металлов: меди, алюминия.
Подробнее о вакуумных материалах, их свойствах и применении см. в нашем блоге в статье «Вакуумные материалы».
Как видите, для того чтобы правильно подобрать вакуумный клапан для решения конкретных задач в определенных условиях эксплуатации, необходимо учесть множество факторов. Так что, если Вы сомневаетесь в выборе, доверьте выбор клапана профессионалам. Наши специалисты всегда готовы помочь Вам сделать правильный выбор клапанов и других вакуумных компонентов под Ваши задачи.
