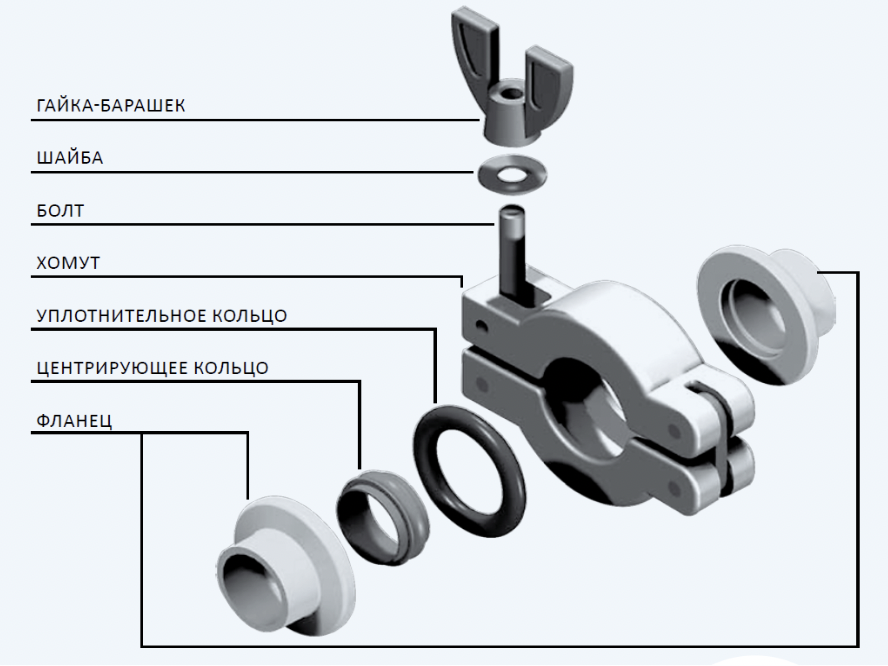

Хомуты КF предназначены для стягивания и фиксации фланцев в быстроразъемных соединениях типа КF(NW) (см. рис. 1) и могут использоваться многократно. Хомуты изготавливают из нержавеющей стали, алюминия, реже - конструкционной углеродистой стали или полимерных материалов.
Существуют различные конструкции хомутов (см. рис. 2). Наибольше распространение получили быстроразъемные хомуты, состоящие из двух обжимных полуколец, соединенных шарниром с одной стороны. С другой стороны полукольца стягиваются винтом с гайкой-барашком (рис. 2 а) или резьбовой втулкой — в хомутах усиленной конструкции (рис. 2 б). При завинчивании гайки (втулки) полукольца сближаются и стягивают фланцы. Передача стягивающего усилия на фланцы обеспечивается за счет конической формы внешней поверхности фланцев и аналогичной формы внутренней поверхности стягивающих полуколец.
Применяются так же хомуты других конструкций: звеньевые (рис. 2 в), пружинные (рис. 2 г), накидные - для крепления фланца KF к плоским поверхностям (рис. 2 д), для сверхвысоковакуумных соединений с алюминиевым уплотнением (рис. 2 е), быстросъемные с пружинной защелкой (рис. 2 ж). К плоским поверхностям фланцы KF могут прикрепляться также с помощью односторонних зажимов (рис. 2 е).

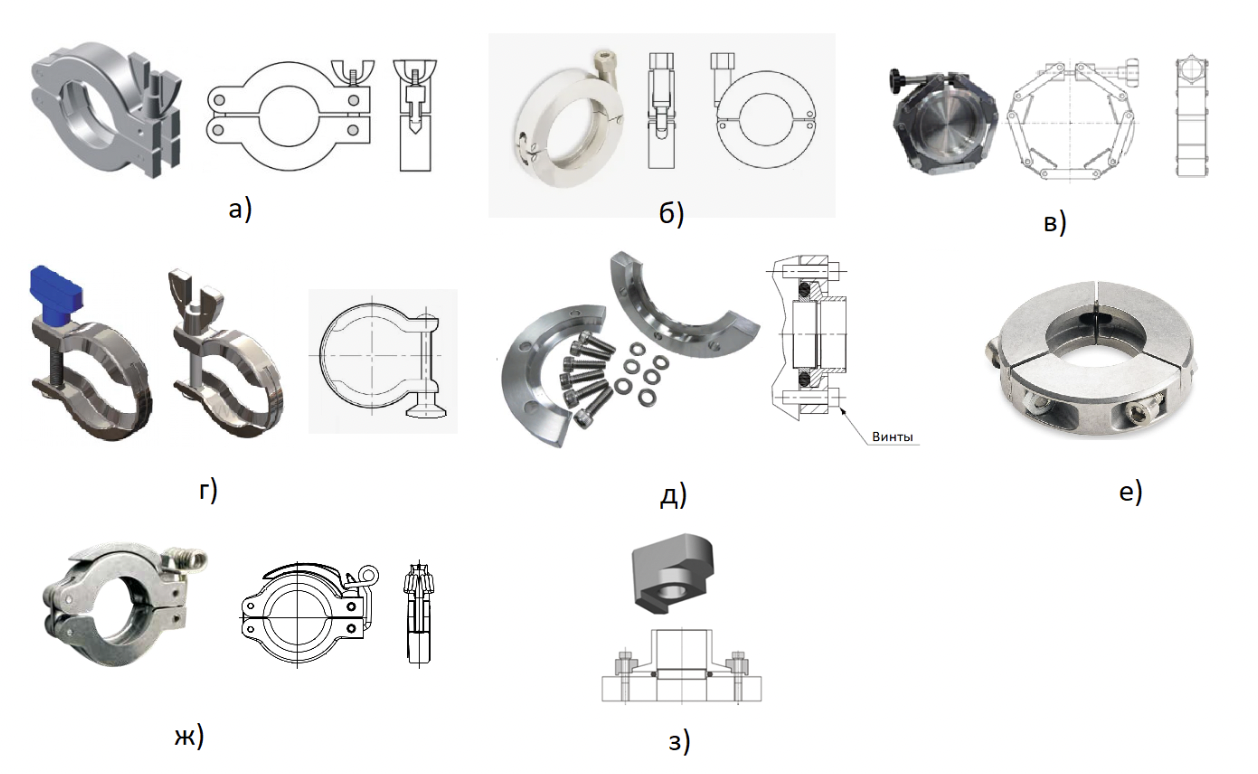

Рисунок 2. Различные конструкции хомутов: а) быстросъемный с гайкой барашком, б) усиленный быстросъемный, в) звеньевой, г) пружинный, д) накидной для крепления к плоским поверхностям, е) для сверхвысоковакуумных соединений, ж) быстросъемный с пружинной защелкой, з) односторонний зажим для крепления фланцев к плоской поверхности.
Гайку-барашек следует завинчивать вручную до упора. Использовать плоскогубцы, гаечные ключи и другой подобный инструмент не рекомендуется, т.к. избыточное усилие при завинчивании может привести к повреждению уплотнительного кольца или разрушению хомута.
Качественный хомут обеспечивает надежную длительную фиксацию фланцев и герметичность соединения. В противном случае, в процессе работы вакуумной системы стягивающее усилие может ослабевать, хомут может деформироваться или разрушиться, что приводит к нарушению герметичности соединения. Поэтому важно использовать только качественные хомуты, а также всегда иметь под рукой запас этих изделий, отвечающих размерам используемых в вашей вакуумной системе соединений.
Мы подобрали для Вас качественные хомуты различных конструкций от надежных производителей. Эти изделия всегда есть в наличии на нашем складе в Санкт-Петербурге и могут быть доставлены заказчику в кратчайшие сроки.
