Эталонная вакуумметрическая установка второго разряда УВЭ-3
- по запросу
| Технические характеристики | |
| Диапазон измерений, Па | от 10⁻⁵ до 1,06*10⁵ |
| Кол-во одновременно поверяемых преобраз./вакуумм., шт., не более | 4* |
| Предельное остаточное давление, Па, не выше | 5*10⁻⁶ |
| Пределы допускаемой относительной погрешности измерений, % | в диапазоне от 10⁻⁵ до 10⁻² Па, не более: ± 15 %; в диапазоне свыше 10⁻² до 10³ Па, не более: ± 10 % |
| Электропитание установки | напряжение: 220±10 В частота: 50±1 Гц |
| Масса, кг, не более | 300 |
| Средний срок эксплуатации, лет | 15 |
| Дополнение | *По согласованию с заказчиком возможно увеличение числа портов для подключения поверяемых вакуумметров. |
| Размеры | |
| Габаритные размеры установки, мм, не более | высота: 1750; ширина: 1600; глубина: 750 |

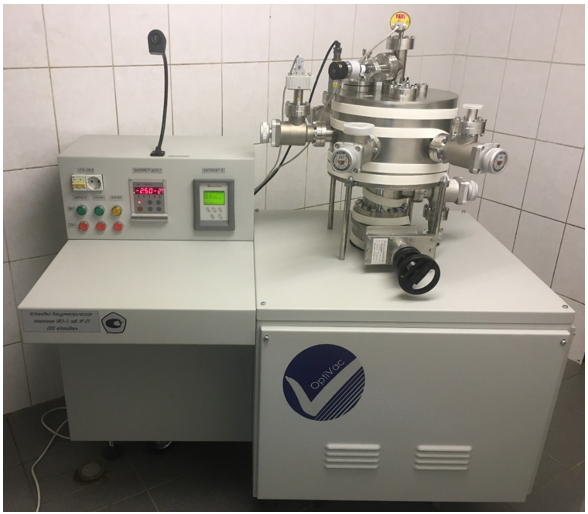

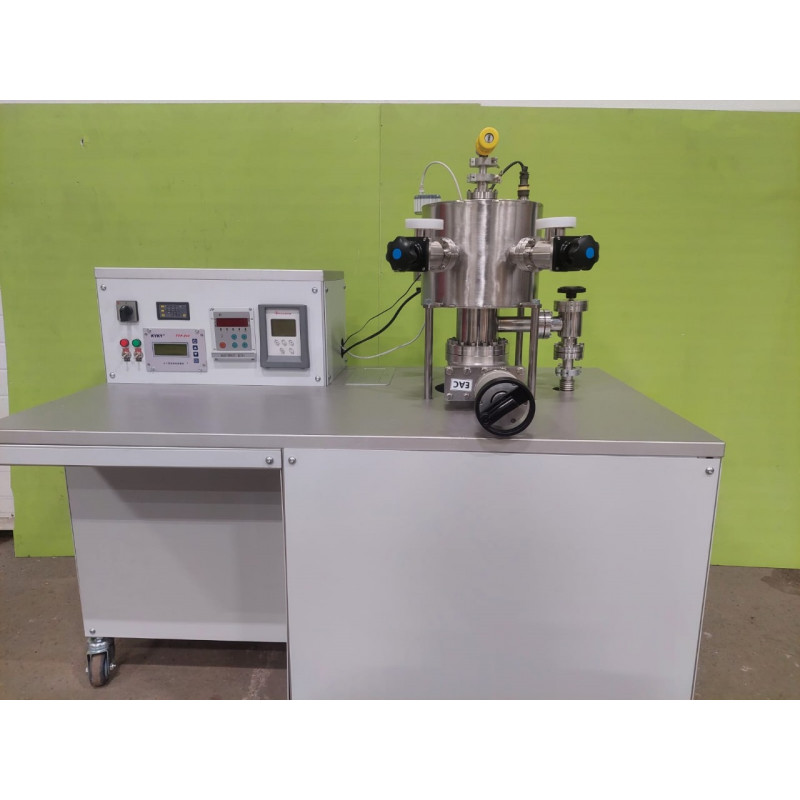

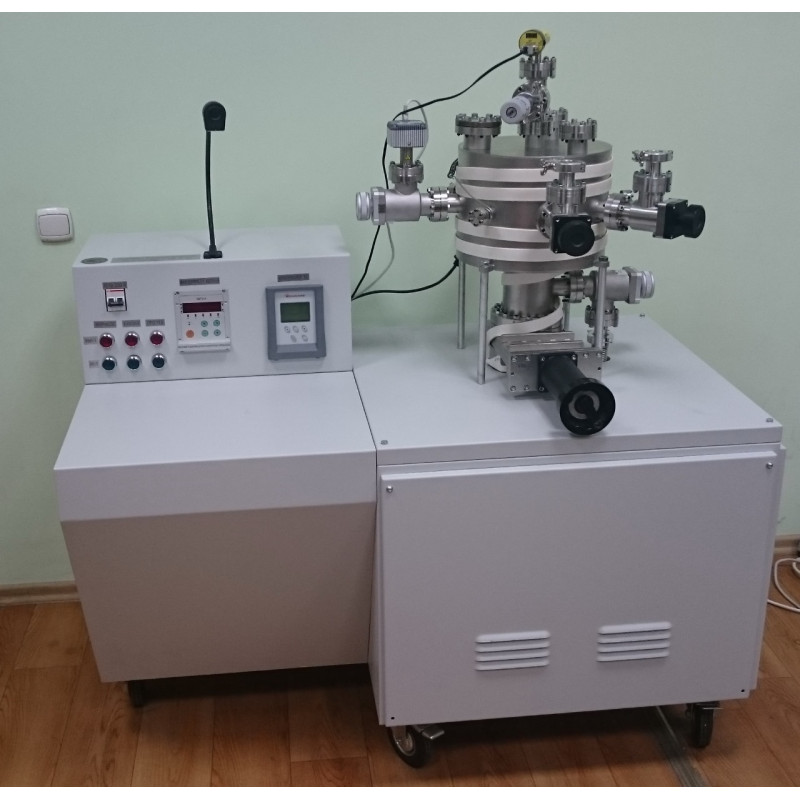

ЭТАЛОННАЯ ВАКУУММЕТРИЧЕСКАЯ УСТАНОВКА ВТОРОГО РАЗРЯДА УВЭ-3 ДЛЯ ПОВЕРКИ/КАЛИБРОВКИ ВАКУУММЕТРОВ И ПРЕОБРАЗОВАТЕЛЕЙ ВАКУУММЕТРИЧЕСКОГО ДАВЛЕНИЯ.
Назначение установки — поверка и/или калибровка средств измерений вакуумметрического давления (вакуумметров, вакуумных преобразователей давления).
Установка
выпускается в соответствии с ГОСТ 8.107-81 как образцовое средство измерений
2-го разряда, и МИ 140-89.
Установка позволяет проводить одновременную поверку и/или калибровку до 4 вакуумметров или вакуумных преобразователей. Количество одновременно поверяемых приборов можно увеличить по желанию заказчика.
Базовая
комплектация установки:
· эталонные
вакуумметры 2-го разряда;
· камера
цилиндрическая измерительная;
· безмасляный
форвакуумный насос;
· турбомолекулярный
высоковакуумный насос с блоком управления;
· система
прогрева измерительной камеры;
· ручные
и электромагнитные вакуумные клапаны и затворы;
· натекатель
высокоточный;
· корпус;
· вакуумная арматура и материалы.
Вакуумные
преобразователи поверяемых вакуумметров устанавливаются на стандартные фланцы
поверочных портов типа CF.
По желанию заказчика установка комплектуется переходниками для подключения
вакуумных преобразователей с другими типами соединительных фланцев.

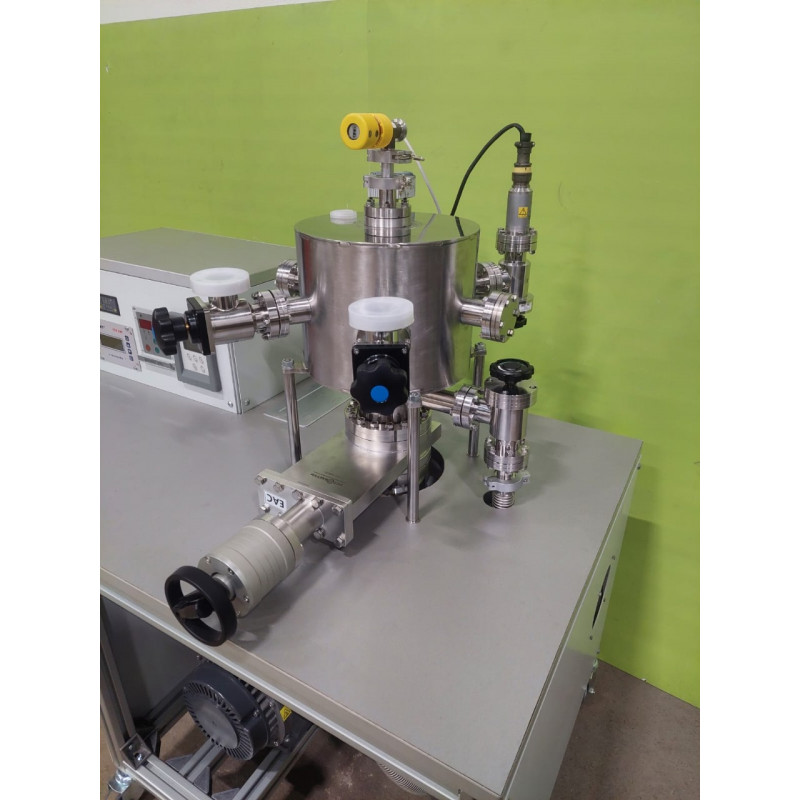

Каждый
преобразователь соединяется с измерительной камерой через высоковакуумный
клапан, что позволяет осуществлять смену поверяемых вакуумметров «на лету», без
остановки насосов.
Дополнительно,
по желанию заказчика, установка может комплектоваться ноутбуком и принтером для
оформления протоколов поверки. Возможна поставка установки с автоматизированным
управлением и регистрацией данных.
Установка
комплектуется документацией на русском языке: руководством по эксплуатации; методикой
поверки; паспортом; сертификатом об утверждении типа СИ; действующим
свидетельством о поверке установки с указанием соответствия эталону 2 разряда; гарантийным
талоном.
Стоимость
базовой версии установки — 15 830
000,00 рублей в т.ч. НДС 20%.
В
стоимость установки включены затраты на проведение испытаний по аттестации
установки, пуско-наладочные работы на предприятии Заказчика и обучение
персонала Заказчика работе на установке. Установки типа УВЭ индивидуально
вносятся в Государственный реестр. Комплектация
установки и условия оплаты уточняются при заключении договора.
Срок
изготовления и поставки установки – 20-24 недели, срок внесения в Государственный
реестр средств измерений (СИ), проведения пуско-наладки и обучения персонала –
36-42 недели. Сроки обсуждаются в зависимости от пожеланий заказчика.
Для
установок серии УВЭ организовано техническое и метрологическое сопровождение. Прилагается видеоинструкция.
Преимущества установок
УВЭ-3
УСТАНОВКА ЭКОНОМИТ ВАШИ
РЕСУРСЫ!
ЭКОНОМИЯ ВРЕМЕНИ.
Установки вакуумные эталонные серий УВЭ-3 и УВПЭ-2 вносятся в Государственный реестр средств измерений
и имеют свидетельство о поверке, что даёт возможность Владельцу установки
самостоятельно и оперативно проводить калибровку и поверку средств измерений (далее
– СИ) вакуумметрического давления и потока.
Установки созданы в соответствии с отечественными стандартами, документация
соответствует действующим нормам и требованиям.
ОБУЧЕНИЕ. После
передачи установки Владельцу, специалисты компании-изготовителя проводят
обучение операторов установки, выдается свидетельство о допуске к
самостоятельной работе.
ВАЖНО! На протяжении
всего периода эксплуатации, производитель оказывает поддержку: техническое и
метрологическое обслуживание, ремонт, модернизация.
ВРЕМЯ
– САМЫЙ ЦЕННЫЙ НЕВОЗОБНОВЛЯЕМЫЙ РЕСУРС!
Установка позволяет существенно сократить затраты
времени и средств на проведение поверки и калибровки СИ вакуумметрического
давления (подробнее см. в статье в нашем блоге).
Процесс
поверки с собственной эталонной вакуумной установкой становится прогнозируемым.
Вы создаёте собственный фонд вакуумметров, способный минимизировать возможность
простоя Вашего оборудования.
Скачать опросный лист для заказа установки.
