ЭТАЛОННАЯ ВАКУУММЕТРИЧЕСКАЯ УСТАНОВКА ВТОРОГО РАЗРЯДА УВЭ-3 ДЛЯ ПОВЕРКИ/КАЛИБРОВКИ ВАКУУММЕТРОВ И ПРЕОБРАЗОВАТЕЛЕЙ ВАКУУМЕТРИЧЕСКОГО ДАВЛЕНИЯ.
«Ист Вакуум» представляет эталонную вакуумметрическую
установку второго разряда УВЭ-3. Установка серийно выпускается компанией
«Оптивак-Инжиниринг» группы «Оптивак», в которую входит и наша компания.
Назначение установки — поверка и/или калибровка средств измерений вакуумметрического давления (вакуумметров, вакуумных преобразователей давления).
Установка выпускается в соответствии с ГОСТ 8.107-81 как образцовое средство измерений 2-го разряда, и МИ 140-89.

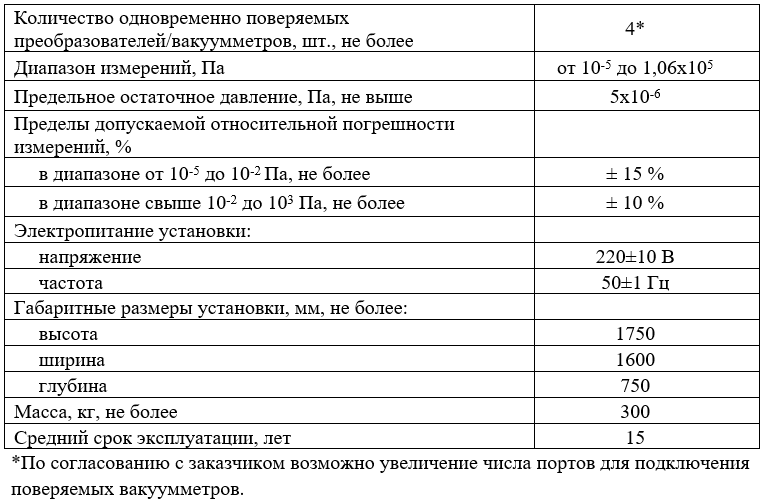

Основные технические характеристики установки:
В состав базовой комплектации установки входят:
В
состав базовой комплектации установки входят:
· эталонные
вакуумметры 2-го разряда;
· камера
цилиндрическая измерительная;
· безмасляный
форвакуумный насос;
· турбомолекулярный
высоковакуумный насос в комплекте с блоком управления;
· система
прогрева измерительной камеры;
· ручные
и электромагнитные вакуумные клапаны и затворы;
· натекатель высокоточный;
· корпус;
· вакуумная
арматура и материалы.
Установка
позволяет проводить одновременную поверку и/или калибровку до 4 вакуумметров
или вакуумных преобразователей. Количество одновременно поверяемых приборов
можно увеличить по желанию заказчика.
Вакуумные
преобразователи поверяемых вакуумметров устанавливаются на стандартные фланцы
поверочных портов типа CF.
По желанию заказчика установка комплектуется переходниками для подключения
вакуумных преобразователей с другими типами соединительных фланцев. Каждый
преобразователь соединяется с измерительной камерой через высоковакуумный
клапан, что позволяет осуществлять смену поверяемых вакуумметров «на лету», без
остановки насосов.
Дополнительно,
по желанию заказчика, установка может комплектоваться ноутбуком и принтером для
оформления протоколов поверки.
Возможна поставка установки с автоматизированным управлением и регистрацией данных.
Установка
комплектуется следующей документацией (на русском языке): руководство по
эксплуатации; методика поверки; паспорт; сертификат об утверждении типа; действующее
свидетельство о поверке установки с указанием соответствия эталону 2 разряда; гарантийный
талон.
Стоимость
базовой версии установки – 15 830 000,00 рублей в т.ч. НДС 20%.
В
стоимость установки включены затраты на проведение испытаний по аттестации
установки, пуско-наладочные работы на предприятии Заказчика и обучение
персонала Заказчика работе на установке. Установки типа УВЭ индивидуально
вносятся в Государственный реестр. Комплектация
установки и условия оплаты уточняются при заключении договора.
Срок
изготовления и поставки установки –20-24 недели, срок внесения в Государственный
реестр средств измерений (СИ), проведения пуско-наладки и обучения персонала
– 36-42 недели. Сроки обсуждаются в
зависимости от пожеланий заказчика.
Для установок серии УВЭ организовано техническое и метрологическое сопровождение. Видеоинструкция прилагается.
Преимущества установок УВЭ-3
УСТАНОВКА ЭКОНОМИТ ВАШИ РЕСУРСЫ!
ЭКОНОМИЯ ВРЕМЕНИ. Установки вакуумные эталонные серий УВЭ-3 и УВПЭ-2 вносятся в Государственный реестр средств измерений и имеют свидетельство о поверке, что даёт возможность Владельцу установки самостоятельно и оперативно проводить калибровку и поверку средств измерений (далее – СИ) вакуумметрического давления и потока. Установки созданы в соответствии с отечественными стандартами, документация соответствует действующим нормам и требованиям.
ОБУЧЕНИЕ. После
передачи установки Владельцу, специалисты компании-изготовителя проводят
обучение операторов установки, выдается свидетельство о допуске к
самостоятельной работе.
ВАЖНО! На протяжении
всего периода эксплуатации, производитель оказывает поддержку: техническое и
метрологическое обслуживание, ремонт, модернизация.
Сравним действия и затраты времени на проведение
поверки средства измерения давления с помощью собственной установки и при
отсутствии таковой.
АЛГОРИТМ
проведения поверки БЕЗ СОБСТВЕННОЙ установки:
- проверка СИ на
нахождении её в Государственном реестре;
- согласование с
проверяющей организацией даты поверки;
- демонтаж СИ и передача
её в организацию;
-
ожидание поверки и получения сертификата (ВНИИМ метрологии имени Д. И.
Менделеева – от 20 рабочих дней);
- доставка и монтаж СИ.
Что
делать если СИ не состоит в Государственном реестре средств измерений?
Время проведения поверки
увеличивается на время проведения согласования заявки и калибровки изделия, при
этом стоимость калибровки дороже стоимости поверки на 50%.
Средства
измерения невозможно демонтировать?
Выездная поверка и
ожидание результатов = потеря ресурсов и времени.
Средства
измерения исправно работают в необходимом диапазоне, а вы получили отчёт о
непригодности?
Это происходит потому,
что поверка производится по всему измерительному диапазону СИ. Собственная
установка сразу показывает Вам работу СИ во всех диапазонах. Если погрешность
измерения СИ не соответствует требуемому значению в «нерабочих диапазонах», Вы
можете оперативно провести необходимые операции по сокращению разрешённого
диапазона применения СИ.
Повредили
СИ при перемещении или транспортировке?
Собственная установка минимизирует эти
риски.
Оборудование
начинает выдавать некачественную продукцию. Может быть проблема в СИ?
Внеплановая поверка на собственной
установке поможет оперативно ответить на вопросы.
Время
работы Ваших средств измерений?
Собственная установка позволит Вам
отслеживать рост погрешности СИ и спрогнозировать срок дальнейшей эксплуатации
СИ.
СИ
не прошло поверку. Денежные средства за поверку не возвращаются. Что делать?
С таким вопросом в нашу
компанию обратился клиент. Данный тип СИ больше не поставляется на территорию
РФ из-за введённых санкций. Мы успешно произвели подбор аналога и внедрение СИ,
однако собственная установка российского производства сокращает время на
решение подобных задач и даёт возможность выбора: ремонт или замена.
ВРЕМЯ
– САМЫЙ ЦЕННЫЙ НЕВОЗОБНОВЛЯЕМЫЙ РЕСУРС!
Процесс поверки с собственной эталонной вакуумной установкой становится прогнозируемым. Вы создаёте собственный фонд вакуумметров, способный минимизировать возможность простоя Вашего оборудования.
РЕФЕРЕНС-ЛИСТ
Группа компаний «ОптиВак» является разработчиком и изготовителем эталонных вакуумметрических типа УВЭ и потокометрических установок типа УВПЭ. С 2013 года компания изготовила эталонные установки для ряда предприятий. Вот некоторые из них:
·
ФБУ «Нижегородский ЦСМ», г. Нижний
Новгород
·
АО «Машиностроительный завод»,
г. Электросталь
·
Филиал ФГУП "НПЦАП" - "ПО
"Корпус", г.Саратов
·
АО «ИСС» имени академика М. Ф. Решетнёва»,
г.Железногороск
·
ФБУ "ЦСМ Татарстан", г. Казань
·
ФГУП "ВНИИМ им. Д. И.
Менделеева", г. Санкт-Петербург
· Филиал
ФГУП «НПЦАП им. академика Н.А. Пилюгина» «Завод «Звезда», ЗАТО «Солнечный»
Установки изготавливаются
на собственных производственных мощностях группы компаний «ОптиВак» в
Санкт-Петербурге.
Все
установки успешно эксплуатируются в реальных производственных условиях и
обеспечены техническим и метрологическим сопровождением.
Большинство
изготовленных установок утверждены как эталонные средства измерений (номера в
Гос.реестре 88867-23, 79069-20, 67537-17, 67536-17, 67535-17, 65019-16,
60716-15, 53639-13)
Скачать опросный лист для заказа установки.
