Откачная станция с турбомолекулярным насосом JRJ-401 (CF 401)
- по запросу
- Производитель: CBVAC

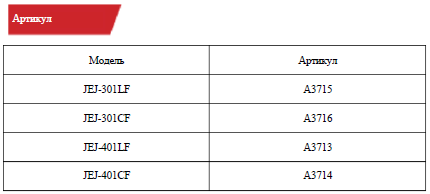

- Код:A3714
Характеристики
| Технические характеристики | |
| Модель турбомолекулярного насоса | JFB-160/401 |
| Быстрота действия (N₂) | >460 л/с |
| Впускной фланец | DN100 ISO-K (LF) или CF DN160 ISO-K или CF |
| Предельное остаточное давление | < 5×10⁻⁶ Па (LF); < 5×10⁻⁷ Па (CF) |
| Рабочая температура, °C | Принудительное воздушное охлаждение: +5...+35 °C; водяное охлаждение: +5...+40 °C |
| Способ охлаждения | Принудительное воздушное охлаждение (стандартное исполнение); водяное охлаждение (опционально*⁽²⁾) |
| Напряженность магнитного поля в рабочих условиях | ≤ 3 мТл (максимум 10 мТл, требуется индивидуальная адаптация) |
| Измерение давления в вакууме | 10⁵–10⁻⁵ Па (вакуумметр по выбору заказчика*⁽¹⁾) |
| Совместимый контроллер | Встроенный контроллер JEJ-III собственной разработки |
| Форвакуумный насос (N₂) | Сухой спиральный насос: Edwards nXDs10i - 3,1 л/с; Geowell GWSP150 - 2,0 л/с Пластинчато-роторный насос с масляным уплотнением: CBVAC AVR-16 - 4,4 л/с; Value VRD-16 - 4,4 л/с |
| Масса | nXDs10i - 47 кг; GWSP150 - 36 кг; AVR-16 - 45 кг; VRD-16 - 47 кг |
| Источник электропитания | 220 В перем. тока ± 10 %, 50/60 Гц |
| Максимальная потребляемая мощность | ~1000 Вт |
| Коммуникационный протокол | RS485 (Modbus) (опционально: оптоволокно, гигабитный Ethernet) |
| Дополнение | *⁽¹⁾ Если заказчик выбирает конфигурацию с собственным вакуумметром, то некоторые функции управления агрегатом могут стать недоступны, но базовые функции можно использовать. *⁽²⁾ Конфигурация с водяным охлаждением прежде всего предназначена для турбомолекулярного насоса. Заказчикам необходимо сконфигурироватьсобственную систему подачи охлаждающей воды в соответствии с требованиями. |
| Уровень шума, Дб | ≤ 60 дБ |

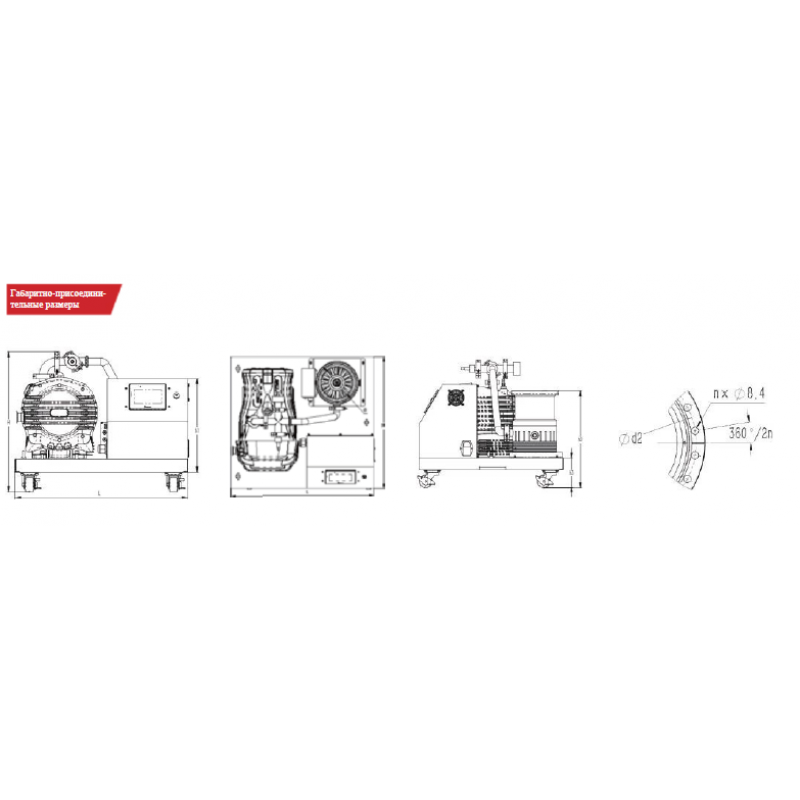

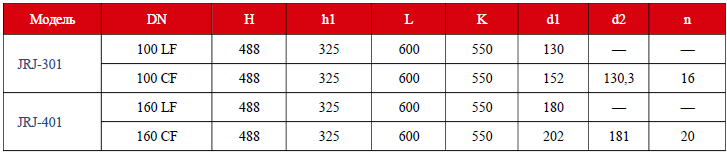

| Размеры | |
| Выходной фланец | KF25; KF16 (GWSP 150) |
Описание
Характеристики
●Интегрированное управляющее устройство: встроенные средства управления вакуумметром,форвакуумным насосом и турбомолекулярным насосом для удобства эксплуатации.
●Интеллектуальная система обнаружения течи: базовая система поставляется в комплекте с интеллектуальной детекторной системой, которая упрощает выявление утечек.
●Разнообразие функциональных возможностей: платформа агрегата спроектирована по модульному принципу, что позволяет создавать различные конфигурации.
●Компактная конструкция: платформа снабжена роликами и подъемными проушинами, чтообеспечивает мобильность.
●Разнообразные варианты фланцев: в зависимости от рабочих условий доступны различные впускные фланцы и переходные камеры.
●Широкий диапазон условий применения: широко используются в составе вакуумного оборудования для экспериментальных исследований.
