| Технические характеристики | |
| Монтажное положение | Под произвольным углом |
| Быстрота действия | LF100 - 250 л/с; Промежуточный - 25 л/с |
| Впускной фланец | DN100 ISO-K (LF) и KF25 промежуточный |
| Максимальное постоянное давление на выходе | 1200 Па |
| Степень сжатия | LF100 - 10⁸; Промежуточный - 10⁵ |
| Быстрота действия, He | 200 л/с |
| Температура окр. среды (воздушное) | 0...+35 °C |
| Температура окр. среды (водяное) | 0...+40 °C (фланцы с обезгаживанием прогревом, внешняя газовая нагрузка требует водяного охлаждения) |
| Критическое давление на выходе | 2200 Па |
| Подшипники | Керамические шариковые подшипники с консистентной смазкой |
| Интенсивность вибрации | ≤ 0,05 мкм |
| Максимальное постоянное давление на входе | LF100-~2 Па; Промежуточный - ~10 Па |
| Предельное остаточное давление | < 5×10⁻⁶ Па (LF); < 5×10⁻⁷Па (CF) |
| Напряженность магнитного поля в рабочих условиях | ≤ 3 мТл (максимум 10 мТл, требуется индивидуальная адаптация) |
| Номинальная частота вращения | 900 Гц (54 000 об/мин) |
| Продувочный порт | DN16ISO-KF |
| Частота вращения в режиме холостого хода | 630 Гц |
| Время разгона | ≈ 3 мин |
| Параметры водяного охлаждения | Температура воды: +15...+25 °C; давление: 0,15 МПа; показатель pH 6–8, очищенная, не содержащая масла; расход: ≥ 1 л/мин |
| Совместимый контроллер | JFB-II mini; JFD-II |
| Потребляемая мощность без нагрузки | ~25 Вт |
| Напряжение электропитания | 48 В пост. тока ± 2 % (JFB-II mini); 220 В перем. тока (JFD-II) |
| Масса | 6,5 кг |
| Коммуникационный протокол | RS485 (протокол Modbus RTU) |
| Уровень шума, Дб | ≤ 50 дБ (стандартное исполнение с воздушным охлаждением) |
| Рекомендуемый форвакуумный насос | 1–4 л/с |

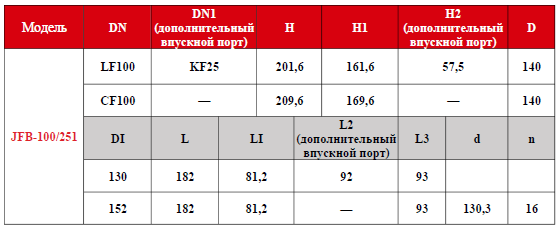

| Размеры | |
| Выходной фланец | DN16 ISO-KF, KF25 опционально |
Описание
Турбомолекулярные насосы CBVAC JFB относятся к классу кинетических газоперекачивающих вакуумных насосов и предназначены для получения высокого и сверхвысокого вакуума. Рабочий диапазон давлений насосов JFB обычно составляет 10-7 Па ~ 10 Па. Турбомолекулярные насосы JFB обладают преимуществами быстрого пуска, широкого рабочего диапазона, низкого энергопотребления, высокой чистоты вакуума и простоты обслуживания.
Турбомолекулярные насосы JFB – это второе поколение изделий, недавно выпущенное компанией CBVAC. Эти насосы разработаны и оптимизированы для применения преимущественно в промышленности и научно-исследовательском оборудовании. Модельный ряд включает серию промышленных вакуумных турбомолекулярных насосов со встроенными или отдельными контроллерами и гибкими сценариями применения, с входными портами номинальным диаметром DN63, DN100, DN160, DN200, DN250 и DN400, и другие изделия.
Преимущества и отличия турбомолекулярных насосов JFB с консистентной смазкой и встроенным контроллером:
• Интегрированный контроллер: упрощает интеграцию насоса в вакуумную систему. Пуск и останов насоса производится с помощью кнопки или по команде от внешнего устройства, поступающей через цифровой вход, или по протоколу RS485.
• Прецизионный керамический подшипник с консистентной смазкой: позволяет устанавливать насос в произвольной ориентации, под любым углом, отличается высоким ресурсом.
• Высокая надежность: технология привода BLDC, высокое критическое форвакуумное давление, высокая устойчивость к пыли и образованию отложений;
• Функциональное разнообразие: отделяемый контролер, широкий ассортимент аксессуаров, доступны индивидуальные решения.
• Предусмотрена функция регулирования скорости вращения ротора насоса, что обеспечивает возможность управления скоростью откачки.
