ПНЕВМАТИКА ДЛЯ ВАКУУМНЫХ СИСТЕМ И НЕ ТОЛЬКО:
ИСТ ВАКУУМ ОТКРЫВАЕТ ПРОДАЖИ КОМПОНЕНТОВ VPC PNEUMATIC
Вакуумная система — это не только насос и вакуумметр.
Когда говорят «вакуумное
оборудование», обычно имеют в виду то, что создаёт и измеряет разрежение:
насосы, камеры, вакуумметры, течеискатели, трубопроводы, клапаны и затворы. Но
ни одна работающая установка не состоит из одного вакуумного тракта — вокруг
него всегда есть обвязка: электрическая, электронная, механическая и
пневматическая. Пневматика при этом оказывается одной из самых нагруженных
подсистем: она работает при каждом цикле откачки и напуска.
Сжатый воздух, или азот, или
другой технический газ решает в вакуумной установке пять типовых задач.
Управление клапанами и
затворами. Большинство моделей вакуумных клапанов и шиберных затворов
выпускается с пневмоприводом: он быстрее и компактнее электромеханического, не создает
электромагнитных помех, не греется и не требует смазки. Каждому такому клапану
или затвору нужен пневмораспределитель 3/2 или 5/2, подвод чистого воздуха
нужного давления и дроссели для настройки скорости срабатывания.
Продувка насосов и напуск в
камеру. Газобалласт пластинчато-роторных насосов, продувка сухих
винтовых и когтевых насосов инертным газом при откачке паров, продувка полостей
подшипниковых узлов турбомолекулярных насосов, напуск газа через
клапан-натекатель — все это отдельные пневмолинии со своими фильтрами,
редукторами и клапанами.
Обдув и обеспыливание
заготовок. Пыль, занесённая в камеру вместе с деталью, — прямой источник
брака при напылении и в полупроводниковых процессах, а заодно причина износа
уплотнений и загрязнения чувствительных элементов вакуумметров. Обдувочные
сопла на загрузочной позиции снимают проблему до того, как деталь попала в
шлюз.
Противодавление в редукторах
винтовых насосов. В сухих винтовых и когтевых насосах в редукторную
часть подаётся небольшое избыточное давление инертного газа, чтобы откачиваемый
газ не проникал наружу через уплотнения валов. Это критически важно, если
откачивается коррозионно-активный, горючий или токсичный газ.
Механизация и манипуляции. В
загрузочных шлюзах, подъёмниках подложек, прижимах, поворотные механизмах,
транспортных системах линий напыления широко используются пневмоцилиндры,
вакуумные захваты и другие пневмокомпоненты.
Вывод простой: мы стремимся
комплексно обеспечивать потребности заказчика, не только по вакуумной, но и по
сопутствующей комплектации, в частности, по пневмокомпонентам.
Новое направление:
пневмокомпоненты VPC Pneumatic
ООО «Ист Вакуум» открывает
продажи полного ряда пневматических компонентов производства VPC Pneumatic
(Ningbo VPC Pneumatic Co., Ltd., КНР). Теперь заказчик, проектирующий,
модернизирующий или обслуживающий вакуумную установку, сможет получить насос,
арматуру, вакуумметр и всю пневмообвязку от одного поставщика. Это намного
удобнее: один договор, одна отгрузка, один инженер, отвечающий за согласование
компонентов между собой. Мы и ранее поставляли шланги и компрессоры — теперь к
ним добавляется вся исполнительная и управляющая пневмоаппаратура.

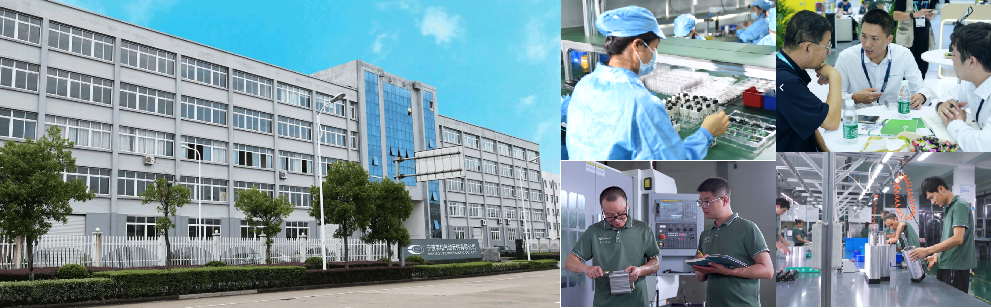

О производителе
VPC Pneumatic основана в 2009
году в городе Нинбо (провинция Чжэцзян, КНР). Предприятие обладает следующими
преимуществами:
·
Производственная площадка компании занимает 15
000 м², на которых расположены шесть производственных цехов, три упаковочных
участка, три складских комплекса;
·
Компания внедрила сквозную систему менеджмента
качества от входного контроля сырья до отгрузки, 100-процентную заводскую
проверку изделий. Получены сертификаты CE, RoHS, UL, ISO 9001.
·
Продукция экспортируется более чем в 120 стран.
·
Поддерживается складской запас свыше 57 000
стандартных позиций, поставка от 1 штуки, гарантия 1 год.
Производитель считает ключевым
для своей продукции следующие отрасли:
·
промышленная автоматизация — сборочные,
упаковочные и конвейерные линии, робототехника, станки с ЧПУ;
· полупроводниковая промышленность и
производство электроники — прецизионное позиционирование, работа в
чистых помещениях, эксплуатация без масляного тумана в магистрали;
·
логистика и складское хозяйство —
сортировочные и отбраковочные системы, где востребованы высокоскоростные
приводы и высокочастотные клапаны;
·
химическая промышленность и водоподготовка —
исполнения из нержавеющих сталей SS304/SS316L с уплотнениями PTFE;
·
лазерное оборудование — установки
резки и гравировки;
· автомобилестроение — штамповка и
сборка, отдельная линейка фитингов для пневматических тормозных систем
коммерческого транспорта.
Базовые серии продукции компании VPC
выполнены по международным стандартам ISO 15552 (ISO 6431 / VDMA 24562) и ISO
21287 и совместимы по монтажным и присоединительным размерам с продукцией
ведущих мировых брендов. На практике это означает замену узла без переделки
кронштейнов и трубной обвязки. Производитель работает и по схеме OEM/ODM, включая
воспроизведение снятых с производства моделей.
Что входит в ассортимент
Предложение «Ист Вакуум» не
ограничивается компонентами «для вакуума» — это полная линейка пневмоаппаратуры
для любых задач, где применяются сжатые газы.
|
Группа |
Что входит |
|
Пневмоцилиндры |
Стандартные ISO, компактные,
высокоскоростные, бесштоковые, поворотные, низко- и высокотемпературные,
низкофрикционные, для тяжёлых условий |
|
Электромагнитные (соленоидные)
клапаны |
Прямого действия, с пилотным
управлением, мембранные; для воздуха, воды, пара, агрессивных сред и вакуума |
|
Пневмораспределители |
2/2, 3/2, 5/2, 5/3;
золотниковые и клапанные; электромагнитные, пневматические, ручные,
механические |
|
Вакуумные компоненты |
Эжекторы, присоски и захваты,
вакуумные реле и датчики давления, вакуумные клапаны, регуляторы, фильтры |
|
Блоки подготовки воздуха |
Фильтры, регуляторы давления,
лубрикаторы, блоки FRL 2-в-1 и 3-в-1, электропневматические регуляторы |
|
Фитинги, трубки и шланги |
Цанговые и резьбовые фитинги,
быстроразъёмные муфты, трубки PU/PA/PVC, спиральные, армированные и
антиискровые рукава |
Пне

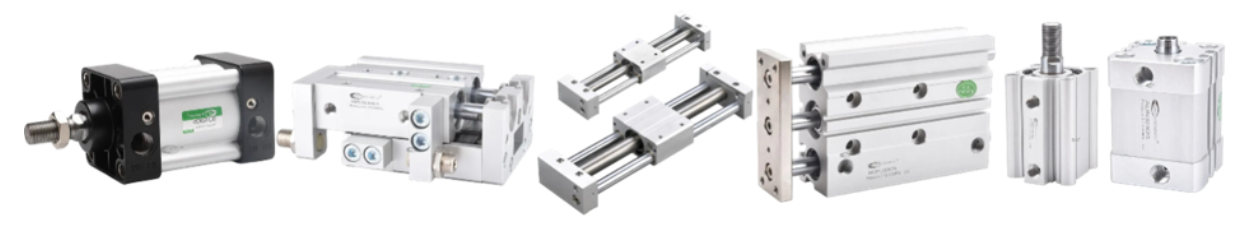

Пневмоцилиндры
·
Стандартные приводы общего назначения — серии
CP96 и SI по ISO 15552 / ISO 6431 (VDMA 24562), диаметр поршня от 32 до 200 мм,
ход свыше 1000 мм.
·
Компактные ACE (ADN) по ISO 21287 экономят до 50
% монтажного пространства. Сверхплоская серия MU-Z с овальным поршнем имеет
встроенную защиту от проворота штока.
·
Для экстремальных условий — высокотемпературные
DNC, SC и MI до +150 °C, низкотемпературные CQ2 и MI до −60 °C, нержавеющие SSC
и MA для коррозионных сред.
·
Высокоскоростные исполнения развивают скорость поршня
до 2500 мм/с.
·
Для точного позиционирования — низкофрикционные
VQM, VQQ и FSC с уплотнениями PTFE (сопротивление страгивания от 0,005 МПа,
устойчивое движение на скоростях до 0,3 мм/с без эффекта stick-slip).
·
Бесштоковые CY1S с магнитной связью и поворотные
QGK реечного типа с углом до 360°.
Общие особенности ряда:
встроенные магнитные полюса на поршне под герконовые датчики положения,
комбинированное торможение в конце хода и исполнение Non-lube — работа без
подачи масляного тумана в магистраль, что существенно для чистых помещений и
вакуумных производств.

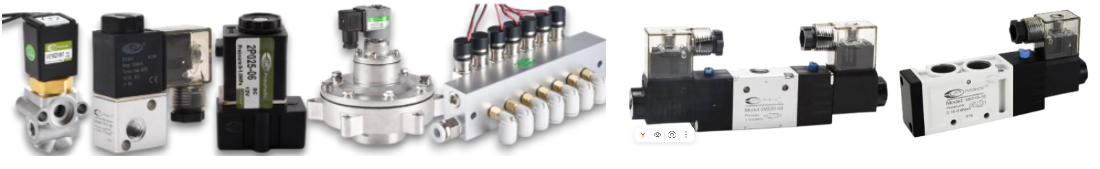

Электромагнитные клапаны и пневмораспределители
· Для управления пневмоцилиндрами — компактные
5-портовые серии SYJ3000 и SY5000 (5/2, 5/3): рабочее давление 0,15…0,7 МПа
(1,5…7 бар), время отклика менее 15 мс, степень защиты IP65, прямое подключение
к выходам ПЛК без промежуточных реле, монтаж одиночно или на клапанном
терминале (пневмоострове).
· Для воды, пара и нейтральных жидкостей —
пилотные 2/2 серии 2V, мембранные большого прохода ZS, малорасходные 2W. Для
агрессивных и высокотемпературных сред — SLA, GAG, VPCE и VPC23 в корпусах
SS304/SS316 с уплотнениями PTFE.
· Для вакуума — седельные клапаны прямого действия
VT307 и 3/5-портовые VK300; серии 2V и 3V работают в диапазоне до −100 кПа с
ресурсом до 10 млн циклов. Ручное и аварийное управление — рычажные 3H, ножные
педали 4F, шаровые краны VHVFS, поворотные краны 4HV.
· Специальные исполнения — высокочастотные AVJ (до
100 Гц), импульсные VMF для аспирации и пылеудаления, серии по NAMUR,
механические роликовые M322 в роли концевых выключателей без электроники.

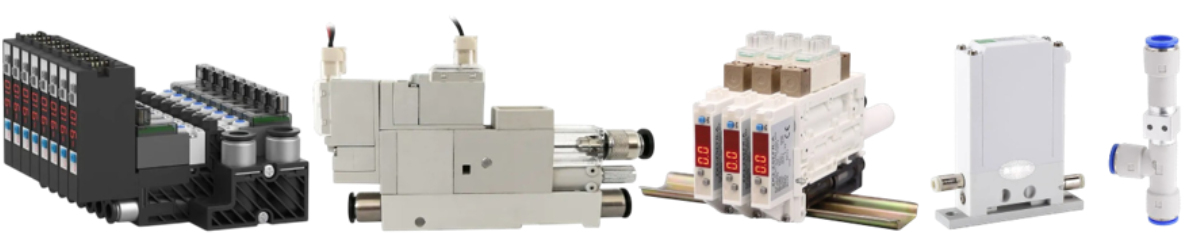

Вакуумные компоненты
Речь о низком вакууме,
создаваемом эжекторами по эффекту Вентури, который используется для захвата и
перемещения изделий без механического насоса.
· Эжекторы ACV (компактные со встроенным
фильтром), VBM (эжектор, управляющие клапаны, фильтр и глушитель в одном
корпусе), модульные VK, VZK в формате пневмоострова до 5 позиций,
трёхступенчатые ZL212 для пористых материалов.
· Присоски и захваты модельного ряда A
Series (Deep Type) для криволинейных поверхностей, сильфонные VSX для неровных
поверхностей, модульные VSK для больших площадей, специализированные присоски
для стекла.
·
Реле и датчики давления PSE54, VU, ZSE40A(F),
IS10, ISE40A.
·
Вакуумные клапаны 3PA/3PB, VK300, VT307, VHVFS.
·
Регуляторы ITV2000, ITV2090 и бустерный VBA. Фильтры
ZFC с эффективностью очистки до 95.

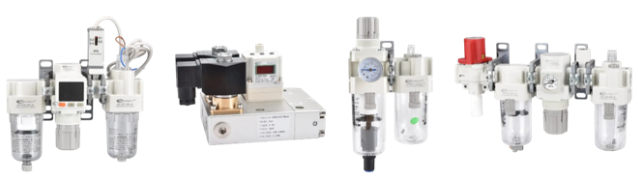

Подготовка воздуха.
·
Модульные блоки: фильтры (F), регуляторы
давления (R), лубрикаторы (L), комбинации 2-в-1 и 3-в-1.
·
Базовые серии AC-A и AC-D, компактные
фильтр-регуляторы AW и мини-фильтры Water Trap.
·
Прецизионные и дистанционно управляемые
регуляторы IR и ITV, блоки BFC для тяжёлых условий, коллекторные ARM10F,
бустерный регулятор VBA.
Для вакуумной техники раздел не
факультативный: качество воздуха на входе определяет ресурс пневмоприводов
затворов и клапанов, а при продувке насосов или вакуумных камер — ещё и чистоту
откачиваемого объёма.

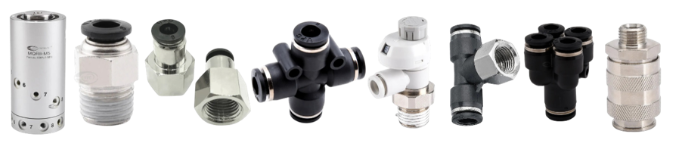

Фитинги, трубки и шланги.
· Цанговые фитинги PC/PL/PU/PV (One-Touch, push-in).
Резьбовые фитинги с предварительно нанесённым герметиком. Нержавеющие
фитинги SSPC из AISI 316L для химических, пищевых и фармацевтических
производств. Быстроразъёмные муфты серии 5000, стопорные VSPL, проходные
высокого давления VB, серия 9000 для тормозных систем коммерческого транспорта.
· Трубки и рукава: полиуретановые PU и TIUB с
цветовой маркировкой для многоконтурных систем, антиискровые PUH с
огнестойкостью V0 по UL94, полиамидные PAC для высокого давления, армированные
PVC для воздуха, воды и всасывающих линий, спиральные шланги для подвижных
соединений.
Фитинги и рукава рассчитаны на
диапазон от разрежения до избыточного давления — выдерживают внешнее давление
без схлопывания стенки и сохраняют герметичность ниже атмосферы, что позволяет
применять их в универсальных пневмовакуумных магистралях низкого вакуума. Для
среднего и высокого вакуума по-прежнему используются соединения KF/ISO/CF — их
мы поставляем в основном ассортименте.
Как мы работаем по этому направлению
Клиент получает каталоги с максимально полной технической информацией и выбирает изделия, или делает выбор на нашем сайте.
Если клиенту потребуется
квалифицированная техническая поддержка, подключится профильный специалист: под
задачу расчитываектся не отдельный компонент, а вся линия — расход и давление
на входе, класс чистоты воздуха, требуемое усилие и скорость привода, тип
среды, температурный диапазон, схема управления.
Для замены вышедшего из строя
импортного узла подберем аналог по монтажным и присоединительным размерам и
честно укажем, в чем отличия от оригинала (если таковые имеются). Технические
характеристики приводим по данным заводских каталогов; если нужного значения в
документации нет — запрашиваем его у производителя, а не подставляем
правдоподобное число. Для тендерных заявок это принципиально.
Обращайтесь!
Подберём и поставим пневмокомпоненты под любую вашу задачу: от мелкого ремонта до комплектной пневмообвязки
вакуумной установки или производственной линии.
ООО «Ист Вакуум» 194156, г.
Санкт-Петербург, 2-й Муринский проспект, д. 10, корп. 1, литера А, пом. 4Н, офис
41 Тел.: 8 (800) 234-73-88, +7 (812) 509-36-81 · E-mail: info@eastvacuum.ru.
Веб-сайт (каталог направления): https://vpc-pneumatic.ru.
Гарантия 12 мес. Доставка по РФ.
Подбор инженером. Счёт — за 1 день.
Теги: ПНЕВМАТИКА, пневмокомпоненты, пневмоцилиндры. пневмораспределители, пневмофитинги, подготовка воздуха
