Затвор сверхвысоковакуумный большого размера CCQ-500(B), GB-LP500 пневмопривод, нержавеющая сталь 304, CBVAC
- по запросу
- Производитель: CBVAC
- Код:1233
| Технические характеристики | |
| Монтажное положение | горизонтальное или вертикальное |
| Перепад давления перед открыванием затвора | ≤ 1× 10³ Па в любом направлении |
| Величина течи в корпусе и основании затвора | 1,3×10⁻⁷ Па л/с⁻¹ |
| Электропитание | 220 В переменного тока 50 Гц，6 Вт или 24 В пост. тока，3 Вт |
| Температура обезгаживания корпуса затвора | ≤150 °С. |
| Количество циклов до первого обслуживания | 10000 |
| Сжатый воздух (только для затворов с пневмоприводом) | 0,5~0,7 МПа |
| Индикаторы положения | индикатор начального и конечного положения – геркон |
| Материал корпуса | нержавеющая сталь 304 |
| Привод | пневматический |
| Размер A, мм | 610 |
| Размер B, мм | 634 |
| Размер С, мм | 306 |
| Размер D, мм | 1024 |
| Размер E, мм | 2001 |
| Тип фланца | ISO-F 500 |
| Размер G, мм | 110 |
| Размер H, мм | 671 |
| Размер J, мм | 170 |
| Размер K, мм | 117 |
| Время открытия/закрытия, с | в зависимости от номинального диаметра: для затворов с фланцами ISO 500 и 630 с пневмоприводом — 10 секунд, с электромеханическим приводом — 40 секунд. |
| Рабочее давление, Па | 1×10⁻⁶ Па～1,2×10⁵ Па |
Описание
Этот модельный ряд включает затворы с пневматическим приводом. Изделия этого модельного ряда отличает рациональная конструкция и превосходный внешний вид. Помимо этого, они имеют ряд преимуществ, а именно, прочность, низкую вибрацию после ударной нагрузки, долговечность, надежную герметизацию, продолжительный срок службы и других. В результате, использование таких затворов является приоритетным решением для крупного автоматизированного вакуумного оборудования. Затворы этого модельного ряда приводятся в действие с помощью ручного привода, путем вращения рукоятки, пневматического цилиндра, управляемого сжатым воздухом, или электромеханического привода на основе электродвигателя. Пластина затвора перемещается и останавливается посредством трапецеидального рычага. Рабочая среда — чистый воздух или коррозионно неактивные газы.
Преимущества
Используется конструкция с несколькими качающимися рычагами с равномерным распределением запирающего усилия. Затворы открываются с малой ударной вибрацией и низким уровнем шума. Прочность и низкий уровень шума. Для герметизации используется сильфон из нержавеющей стали и витоновое уплотнительное кольцо. Корпус затвора из нержавеющей стали сварен изнутри, низкая величина течи.
Замечание: Дополнительная комплектация – витоновое уплотнительное кольцо.

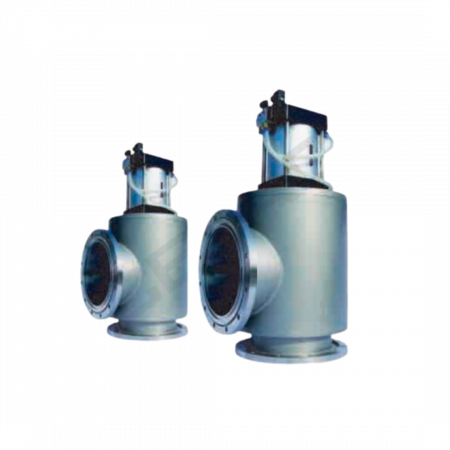

-450x450.png "Клапан высоковакуумный угловой большого размера GDQ-S500(B), LF-500 пневматическийпривод, герметизация сильфоном, нержавеющая сталь 304, CBVAC")
