Клапан высоковакуумный угловой большого размера GDQ-S500(B), LF-500 пневматическийпривод, герметизация сильфоном, нержавеющая сталь 304, CBVAC
- по запросу
- Производитель: CBVAC
- Код:2281
| Технические характеристики | |
| Допустимый диапазон | от 1×10⁵ Па до 1,2×10⁵ Па (герметизация всех компонентов уплотнительными кольцами из фторкаучука); от 1×10⁻⁶ Па до 1,2×10⁵ Па (герметизация с помощью сильфонов). |
| Монтажное положение | к стороне вакуума |
| Перепад давления перед открыванием затвора | ≤ 5× 10³ Па в любом направлению |
| Электропитание | 220 В переменного тока 50 Гц，6 Вт или 24 В пост. тока，3 Вт |
| Количество циклов до первого обслуживания | 100 000 |
| Сжатый воздух | 0,5~0,7 МПа |
| Индикаторы положения | предусмотрен переключатель для индикации открытого и закрытого положения (геркон). |
| Герметизация | сильфон |
| Материал корпуса | нержавеющая сталь 304 |
| Привод | пневматический |
| Температура обезгаживания корпуса | <150 °С. |
| Величина течи корпуса и седла | < 1,3×10⁻⁷ Па·л·с⁻¹ |

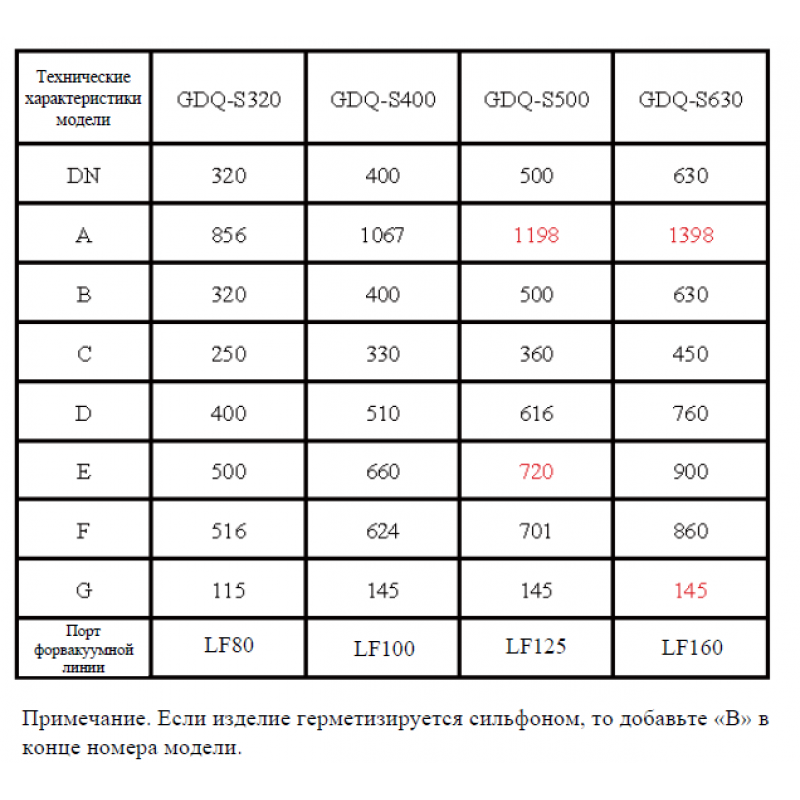

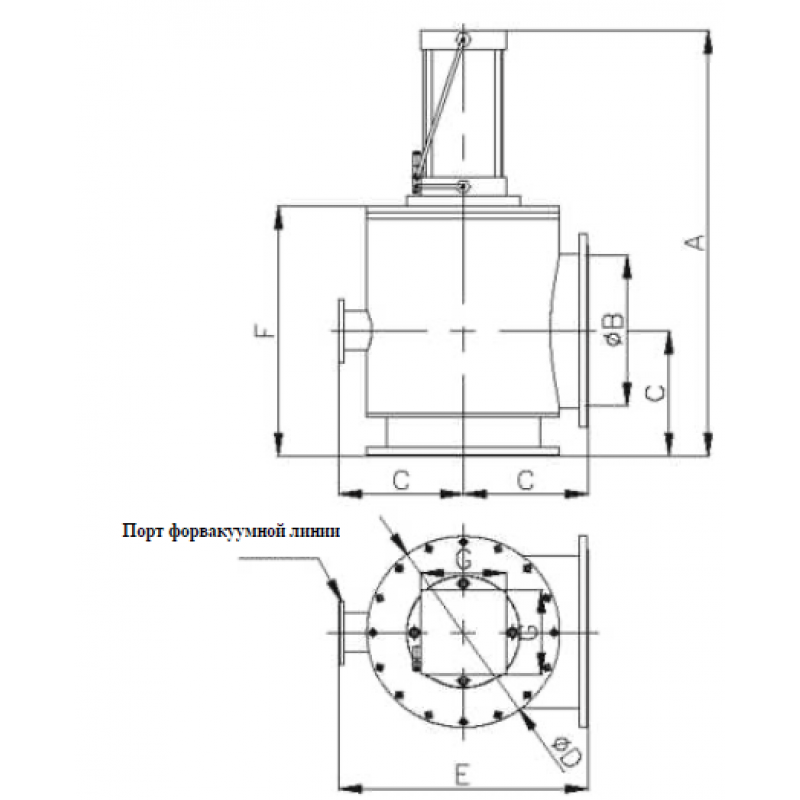

| Размер A, мм | 1198 |
| Размер B, мм | 500 |
| Размер C, мм | 360 |
| Размер D, мм | 616 |
| Размер E, мм | 720 |
| Размер F, мм | 701 |
| Рабочая температура, °C | +5…+150 °С |
| Тип фланца | ISO-K 500 |
| Размер G, мм | 145 |
| Производитель | CBVAC |
| Время открытия/закрытия, с | ≤5 с |
| Материал уплотнения | витон (FKM) |
| Порт предварительной откачки | LF125 |
Описание
Этот модельный ряд включает клапаны с пневматическим приводом. Они имеют ряд преимуществ, а именно, прочность, долговечность, надежную герметизацию, продолжительный срок службы и других. В результате, использование таких клапанов является приоритетным решением для автоматизированного вакуумного оборудования. Движущей силой этих клапанов является сжатый воздух, реверсивный электромагнитный клапан изменяет направление подачи воздуха, вследствие чего пневмоцилиндр перемещает заслонку клапана из начального положения в конечное и обратно. Рабочая среда — чистый воздух или коррозионно неактивные газы.
Преимущества
■ Стандартизированная модульная конструкция обеспечивает удобную замену и техническое обслуживание клапанов.
■ Простота очистки.
■ Клапаны изготовлены из нержавеющей стали.
