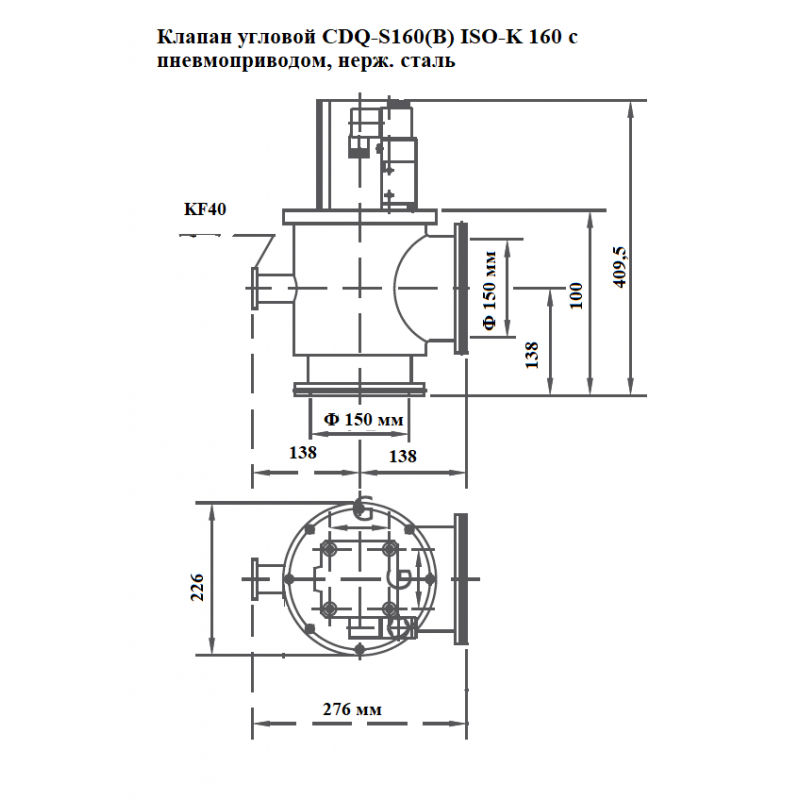

Клапан высоковакуумный угловой GDQ-S160(B), ISO-K 160 (LF160) пневмопривод, уплотнительное кольцо, нержавеющая сталь 304, CBVAC
- 128 000 руб.147 000 руб.
- Производитель: CBVAC
- Код:2223
| Технические характеристики | |
| Монтажное положение | произвольное |
| Перепад давления перед открыванием затвора | ≤1,0×10⁵ Па в любом направлении |
| Величина течи в корпусе и основании затвора | 1,3×10⁻⁷ Па·л·с⁻¹ |
| Электропитание | 220 В переменного тока 50 Гц，6 Вт или 24 В пост. тока，3 Вт |
| Температура обезгаживания корпуса затвора | ≤150 °С. |
| Количество циклов до первого обслуживания | 20 000 |
| Сжатый воздух | 0,4~0,7 МПа |
| Индикаторы положения | индикатор начального и конечного положения – геркон |
| Герметизация | уплотнительное кольцо |
| Материал корпуса | нержавеющая сталь 304 |
| Привод | пневматический |
| Пневмораспределитель | есть |

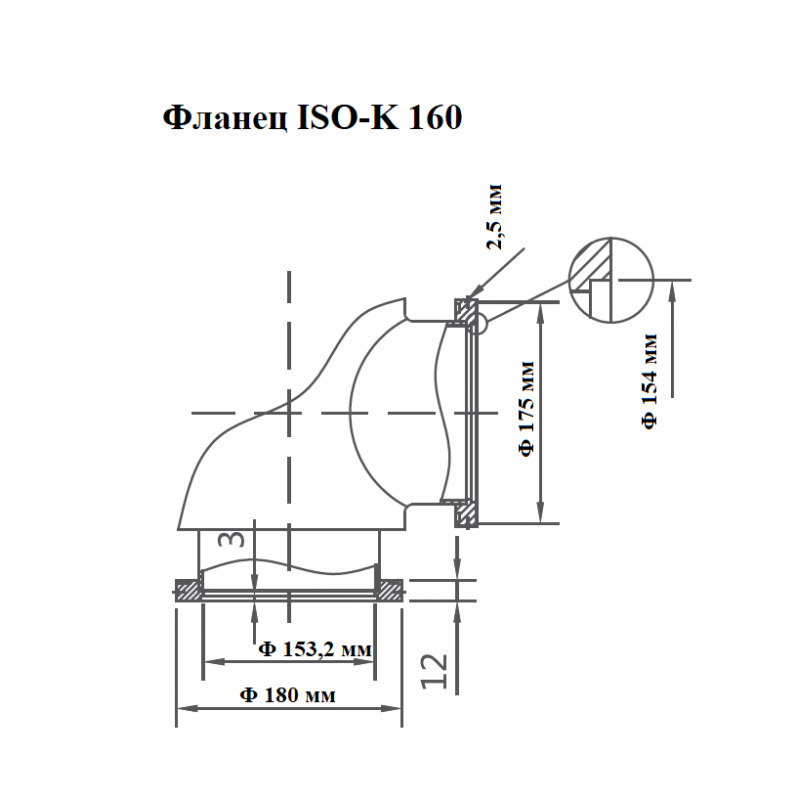

| Тип фланца | ISO-K 160 |
| Производитель | CBVAC |
| Время открытия/закрытия, с | ≤1 с |
| Вес, кг | 12.45 |
| Рабочее давление, Па | 1х10⁻⁶ Па～1,2×10⁵ Па |
| Порт предварительной откачки | KF40 |
| Артикул | 2271 |
Этот модельный ряд
включает клапаны с ручным, пневматическим и электромагнитным приводом. Изделия
этого модельного ряда отличает рациональная конструкция и превосходный внешний
вид. Помимо этого, они имеют ряд преимуществ, а именно, прочность, небольшой размер,
долговечность, надежную герметизацию, продолжительный срок службы и других. В
результате, использование этих клапанов становится приоритетным решением для
вакуумного оборудования. Клапаны этого модельного ряда приводятся в действие с
помощью ручного привода (вращением рукоятки), пневматического цилиндра,
управляемого сжатым воздухом, или электромагнита, создающего электромагнитную
силу при подаче на него электрического напряжения. Соответствующие механизмы
соединены с тарелкой клапана и перемещают ее из начального в конечное
положение. Рабочая среда — чистый воздух или коррозионно неактивные газы.
Преимущества
■ Стандартизированная модульная конструкция
обеспечивает удобную замену и техническое обслуживание клапанов.
■ Простота очистки.
■ Электромагнитные клапаны разработаны с учетом
требований по энергосбережению и имеют небольшой размер
Дополнительная комплектация:
Клапан с пневмоприводом, ДУ 16~50: геркон.

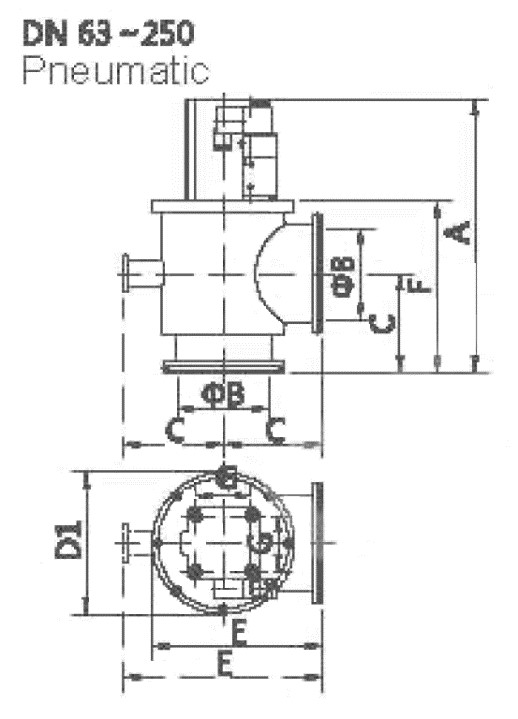

Клапан с пневмоприводом, ДУ 63~250: поворотный фланец ISO, пневмораспределитель
