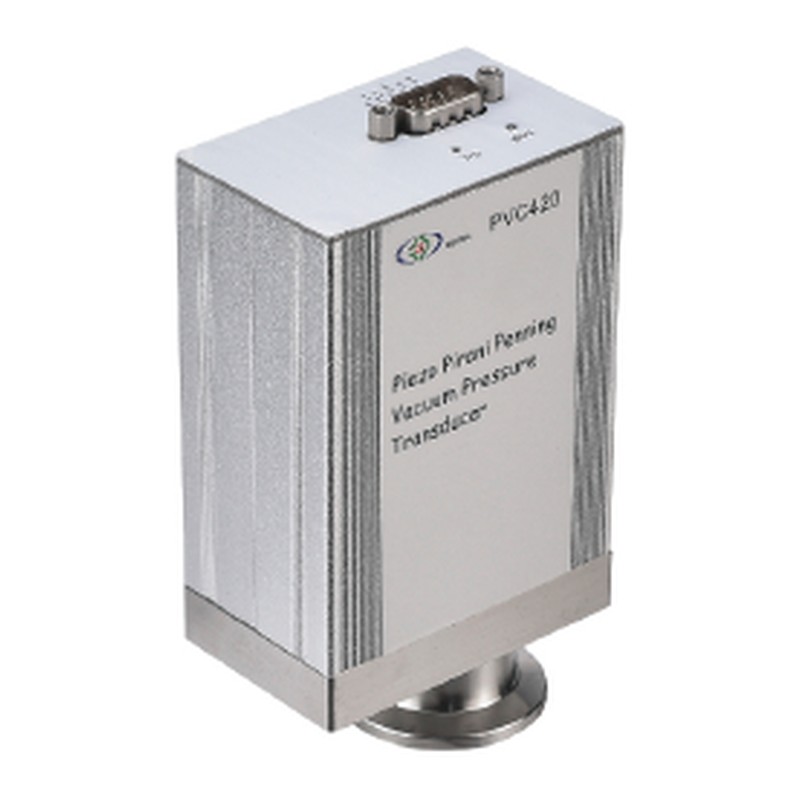

Вакуумный преобразователь широкодиапазонный PVC420 (пьезорезистивный + Пирани + с холодным катодом), KF25, PVC420-A
- по запросу
- Производитель: Китай
- Код:PVC420-A
| Технические характеристики | |
| Электропитание | +24 ±8 В пост. тока / 0,5 А |
| Диапазон измерений (воздух, N2) | 1,0×10⁻⁵ … 1,3×10⁵ Па |
| Входной фланец | KF25 |
| Воспроизводимость | 1,0×10⁻⁵ … 3,0×10⁻² Па: ±10 % от измеренного значения 3,0×10⁻² … 3,0×10³ Па: ±2 % от измеренного значения 3,0×10³ … 1,3×10⁵ Па: ±1 % от измеренного значения |
| Максимальное давление (абсолютное) | 2,0×10⁵ Па |
| Температура окружающей среды (рабочая) | 0 °C … +45 °C |
| Относительная влажность окружающей среды (рабочая) | 5 … 85 %, без конденсации |
| Подключение к вакуумной системе | KF25 (DN 25 ISO-KF), стандартное исполнение |
| Материалы, находящиеся под вакуумом | SS304, нержавеющая сталь 316L, ковар, вольфрам, фторкаучук, никель |
| Точность | 1,0×10⁻⁵ … 1,0×10⁻¹ Па: ±25 % от измеренного значения 1,0×10⁻¹ … 3,0×10³ Па: ±20 % от измеренного значения 3,0×10³ … 1,3×10⁵ Па: ±2,5 % от измеренного значения |
| Электрическое соединение | DB15 (VGA), вилка; гнездо RJ45 |
| Масса | 700 г |
| Выходной сигнал | Три коммутируемых выхода 60 В пост. тока, 0,5 А RS485, 9600 бит/с, Modbus RTU |
| Максимальная потребляемая мощность | 2,5 Вт |
| Аналоговый выход | 0,0 … +10,0 В пост. тока (другие форматы — по заказу) |
| Время отклика | < 100 мс |
| Размеры | |
| Габаритные размеры, мм | Выс. 120 × шир. 70 × глуб. 43 |
Назначение
PVC420 — широкодиапазонный вакуумный преобразователь, в котором объединены три измерительных элемента: мембранный (пьезорезистивный), Пирани и с холодным катодом (Пеннинга). Используются те участки шкалы, где каждый тип преобразователя измеряет наиболее достоверно. Диапазон измерения — от 1,0×10⁻⁵ Па (7,5×10⁻⁸ Торр) до 1,3×10⁵ Па (1000 Торр), то есть 10 порядков.
Исполнение в этой карточке: вакуумное присоединение — KF25 (DN 25 ISO-KF), стандартное исполнение (1-й знак обозначения — A). Электрический разъём, вид связи и уставки выбираются при заказе по расшифровке ниже.
Особенности
- комбинированное измерение тремя первичными преобразователями: мембранный элемент, Пирани, холодный катод;
- особые материалы и конструкция электродов — низкая периодичность обслуживания, большой срок службы;
- встроенная автоматическая температурная компенсация устраняет влияние колебаний температуры окружающей среды на результат измерения;
- три программируемых дискретных выхода;
- связь по RS485 (Modbus RTU), аналоговый выход по напряжению 0 … 10 В.
Расшифровка обозначения: PVC420 A X X X
| Позиция | Расшифровка |
| 1-й знак — вакуумное присоединение | A — KF25 (станд.) |
| 2-й знак — электрический разъём | 1 — DB15 (VGA) (станд.); 0 — по заказу |
| 3-й знак — вид связи | 1 — аналоговое напряжение 0 … 10 В (станд.); 2 — RS485; 3 — RS485 и напряжение 0 … 10 В; 0 — по заказу |
| 4-й знак — уставки | 1 — без уставок (станд.); 2 — с двумя уставками (только DB15) |
Пример: PVC420 A111 — присоединение KF25, разъём DB15, аналоговый выход 0 … 10 В, без уставок. Это стандартное исполнение.
Другие вакуумные присоединения: KF40, 1/8″ NPT, VCR4, VCR8, обжимной фитинг; иное — по заказу.
