Портативный комбинированный вакуумметр пьезорезистивный-Пирани RCP231, 0,01 … 100 000 Па, без радиоканала, RCP231-2-B
- по запросу
- Производитель: Instrue
- Код:RCP231-2-B
| Технические характеристики | |
| Электропитание | Встроенный литиевый аккумулятор; непрерывная работа при полном заряде — более 40 ч; зарядное устройство в комплекте |
| Диапазон измерений (воздух, N2) | 1,0×10⁻² … 1,0×10⁵ Па (0,01 … 100 000 Па) |
| Входной фланец | KF16 (DN16 ISO-KF), стандартно |
| Максимальное давление (абсолютное) | 1,5×10⁵ Па |
| Температура окружающей среды (рабочая) | 0 … +45 °C |
| Температура окружающей среды (хранение) | −40 … +75 °C |
| Повторяемость | 1,0×10⁻¹ … 3,0×10³ Па: ±2 % 3,0×10³ … 1,3×10⁵ Па: ±1 % 1,0×10⁻² … 1,0×10⁻¹ Па: н/д — уточняется у завода |
| Индикация давления | Светодиодный сегментный индикатор; единицы: Па, мбар, Торр; экспоненциальный формат или с плавающей запятой |
| Подключение к вакуумной системе | Стандартно DN16 ISO-KF; по заказу — KF25, 1/8″ NPT, VCR4, VCR8, обжимной фитинг |
| Интерфейс связи | Радиоканал не предусмотрен Проводной интерфейс — по заказу: аналоговый выход по напряжению или RS485 |
| Точность | 3,0×10³ … 1,3×10⁵ Па: ±2,5 % 1,0×10⁻¹ … 3,0×10³ Па: ±15 % 1,0×10⁻² … 1,0×10⁻¹ Па: н/д — уточняется у завода |
| Масса | 480 г (с фланцем DN16 ISO-KF) |
| Разрешение | 1 % |
| Время отклика | < 100 мс |
| Размеры | |

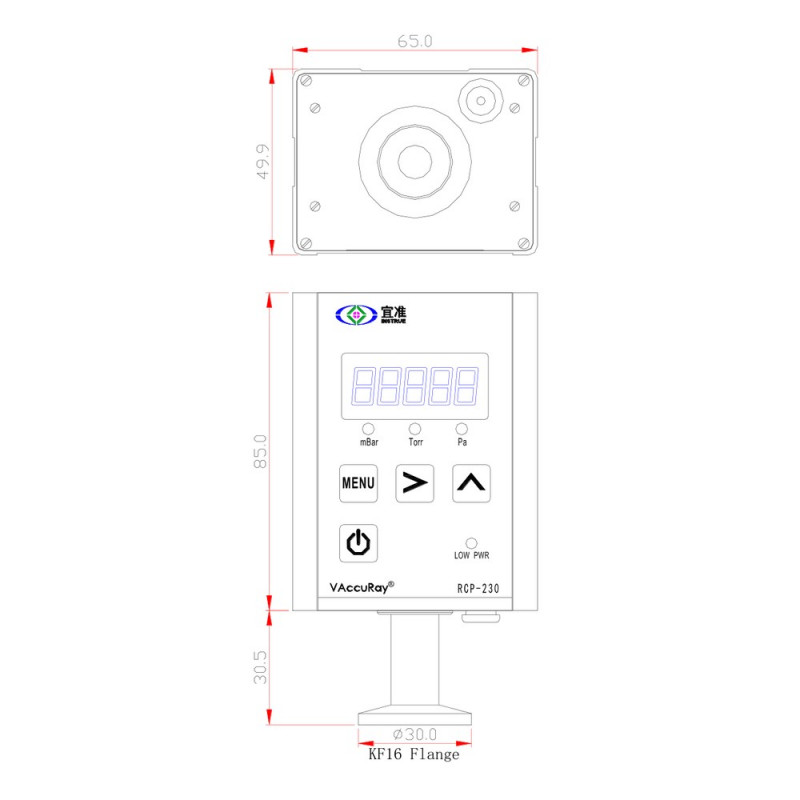

| Габаритные размеры, мм | Корпус 65 × 49,9 × 85 мм; патрубок с фланцем KF16 — 30,5 мм; наружный диаметр фланца 30 мм (по габаритному чертежу) |
Назначение
Портативный комбинированный вакуумметр RCP231 сочетает пьезорезистивный преобразователь и преобразователь Пирани. Встроенный литиевый аккумулятор большой ёмкости обеспечивает более 40 ч непрерывной работы от одной зарядки. Удобный инструмент измерения вакуума при ремонте на объекте и при полевых работах.
Исполнение в этой карточке: диапазон измерения 0,01 … 100 000 Па, без радиоканала. Для передачи данных на компьютер или в систему управления можно заказать внешний проводной интерфейс — аналоговый выход по напряжению или RS485.
Особенности
- яркий светодиодный сегментный индикатор давления в реальном времени;
- встроенный литиевый аккумулятор большой ёмкости, индикатор разряда LOW PWR;
- выбор единиц индикации: Па, мбар, Торр;
- калибровка по атмосферному давлению и калибровка нуля с передней панели.
Расшифровка обозначения: RCP 231 2 X B X
| Позиция | Расшифровка |
| RCP | Портативный вакуумметр с цифровой индикацией |
| Тип измерения | 230N — измерительный преобразователь Пирани; 231 — комбинированный преобразователь пьезорезистивный-Пирани в этой карточке — 231 |
| Диапазон измерения | 1 — 0,1 … 100 000 Па (станд.); 2 — 0,01 … 100 000 Па; 3 — 0,1 … 130 000 Па; 4 — 0,01 … 130 000 Па; 0 — по заказу в этой карточке — 2 |
| Вакуумное соединение | A — KF16 (станд.); B — KF25; C — 1/8″ NPT; D — VCR4; E — VCR8; F — обжимной фитинг из нержавеющей стали; X — по заказу |
| Вариант связи 1 | A — с радиоканалом (станд.); B — без радиоканала в этой карточке — B |
| Вариант связи 2 (внешний проводной интерфейс) | 1 — без внешнего интерфейса (станд.); 2 — аналоговый выход по напряжению; 3 — RS485 |
Пример полного обозначения: RCP 231 2 A B 1 — диапазон 0,01 … 100 000 Па, присоединение KF16, без радиоканала, без внешнего проводного интерфейса.
Зарядка
Применять только штатное зарядное устройство INSTRUE, включать его в заземлённую розетку; при зарядке держать прибор вдали от горючих и взрывоопасных веществ. Время зарядки полностью разряженного аккумулятора — около 3 ч.
 |
