Установка вакуумная потокометрическая эталонная УВПЭ

Установка вакуумная потокометрическая эталонная УВПЭ

  • по запросу
Описание

Установка вакуумная потокометрическая эталонная УВПЭ предназначена для измерения потока газа в вакууме, а также для поверки (калибровки) мер потока (гелиевых течей).


Описание средства измерений

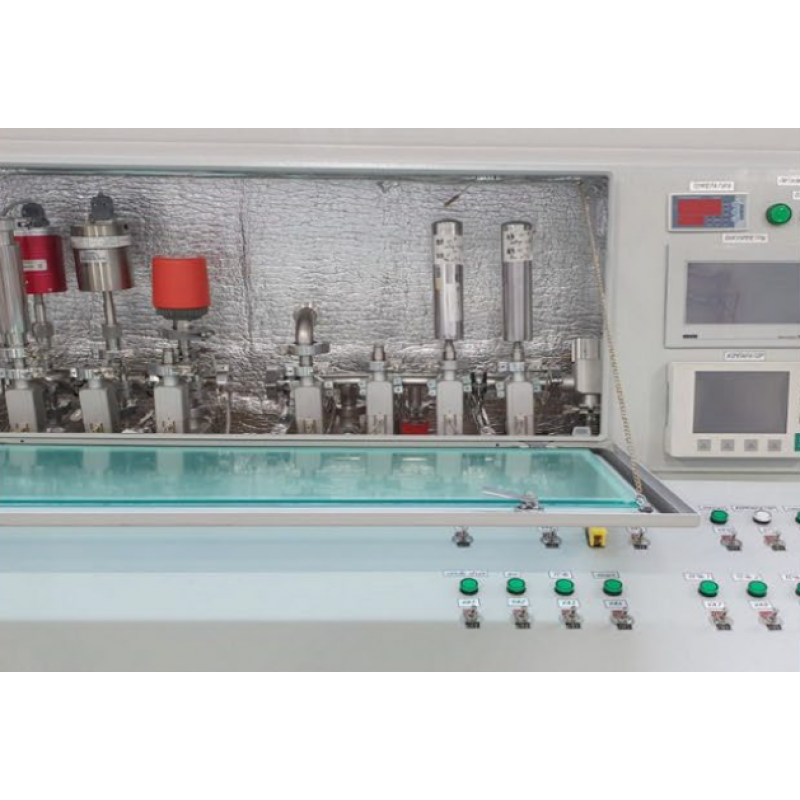

Установка представляет собой вакуумную систему с измерительным и сравнительным объемом, к которым присоединены два эталонных вакуумметра, масс-спектрометрический компаратор, эталонные меры потока газа в вакууме, являющиеся основными метрологическими узлами установки и обеспечивающие диапазон ее измерений.
Установка реализует два принципа измерений. Принцип накопления, основанный на измерении эталонными вакуумметрами изменений абсолютного давления во времени в измерительном объеме установки. Принцип компарирования, основанный на сравнении при помощи масс-спектрометрического компаратора измеряемого потока газа (гелия) от поверяемой (калибруемой) течи с известным потоком газа (гелия) от эталонной меры потока газа в вакууме.

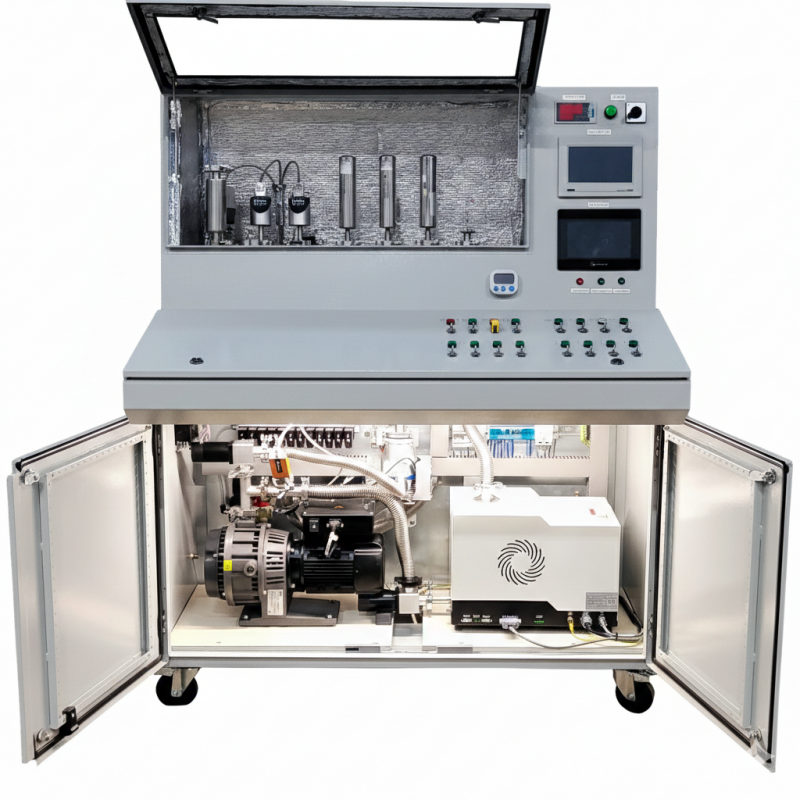

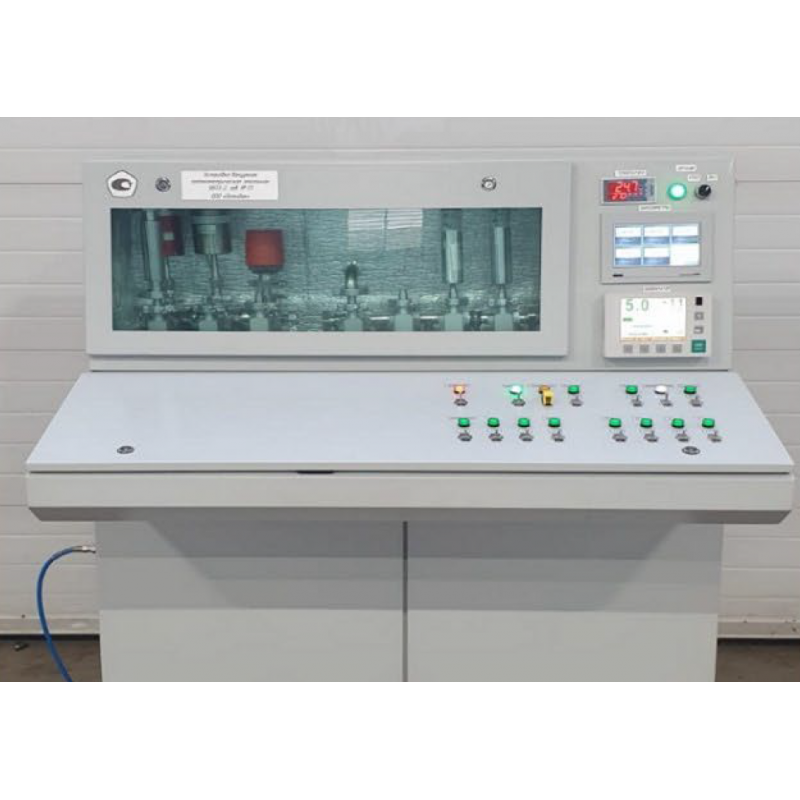

Конструктивно установка выполнена в общем металлическом передвижном корпусе. Управление установкой осуществляется с помощью органов управления, расположенных на панели ее корпуса.

Метрологические и технические характеристики

Таблица 1 – Метрологические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений потока газа в вакууме, Па·м3/с

от 1·10-11 до 1·10-5

Пределы допускаемой относительной погрешности измерений, % от измеряемой величины

-  в диапазоне от 1×10-11 до 1×10-9 Па·м3/с включ.

-  в диапазоне свыше 1×10-9 до 1×10-5 Па·м3/с





±(15-5·109·Qизм)*

±(10-5·105·Qизм)*

* где Qизм – значение измеренного потока, Па·м3/с

Таблица 2 – Основные технические характеристики

Наименование характеристики

Значение характеристики

Параметры электрического питания:

-  напряжение переменного тока, В

-  частота переменного тока, Гц



220±22

50±1

Потребляемая мощность, кВ∙А, не более

2,5

Габаритные размеры, мм, не более

-  длина

-  ширина

-  высота



800

1400

1400

Масса, кг, не более

300

Условия эксплуатации:

-  температура окружающей среды, °С

-  относительная влажность, %

-  атмосферное давление, кПа



от +15 до +25

от 40 до 80

от 84 до 106,7

Средняя наработка на отказ, ч

10000

Средний срок службы, лет

10


Знак утверждения типа

наносится   типографским   способом    на   титульный   лист    руководства   по    эксплуатации, фотохимическим или иным методом на корпус установки.

Комплектность средства измерений

Таблица 3 – Комплектность средства измерений

Наименование
Обозначение
Кол-во
Установка вакуумная потокометрическая эталонная
УВПЭ
1 шт.
Компрессор
-
1 шт.
Руководство по эксплуатации
-
1 экз.
Комплект запасных частей и принадлежностей
-
1 компл.
Методика поверки
МП 231-0045-2017
1 экз.

Поверка

осуществляется по документу МП 231-0045-2017 «Установка вакуумная потокометрическая эталонная УВПЭ. Методика поверки»
