Характеристики
| Технические характеристики | |
| Модель | ISG1 |
| Принцип измерения | Вторичный прибор для датчиков G-TRAN и CCM |
| Точность | ±10 мВ от давления, пересчитанного в напряжение |
| Напряжение питания, В | 24±1 В пост. тока пульсации и шум менее 1% |
| Производитель | ULVAC |
| Дисплей | мантисса: 2 разр., порядок: 1 разр. разр.al □.□×10□ |
| Артикул | ISG1 |
Описание

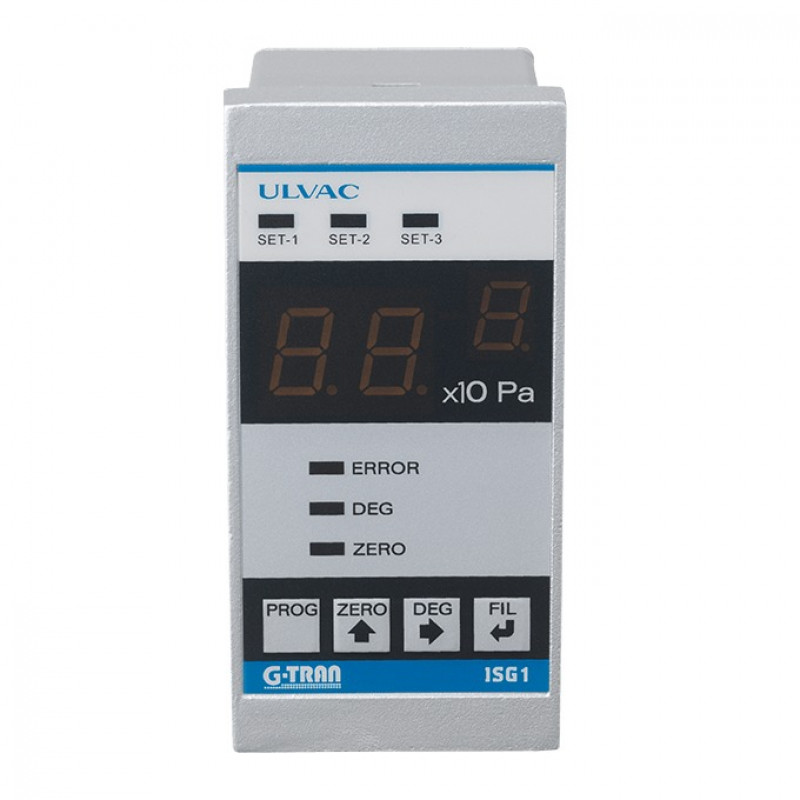

ULVAC ISG1 — блок индикации вакуумметров G-TRAN производства ULVAC (Япония). Принцип измерения: вторичный прибор для датчиков G-TRAN и CCM.
Технические характеристики
- подключаемых измерительных блоков: 1 шт.;
- совместимые измерительные блоки: “Model:G-TRAN”; вакуумметр Пирани SW100, вакуумметр Пирани SP1, мультиионизационный датчик (датчик с накалённым катодом) ST200, мультиионизационный датчик (датчик с накалённым катодом) SH200, датчик с холодным катодом SC1, мембранно-ёмкостный датчик CCMT-D;
- дисплей: мантисса: 2 разр., порядок: 1 разр. разр.al □.□×10□;
- единицы измерения: Pa;
- диапазон: определяется подключённым измерительным блоком' — его диапазон давлений;
- время обновления: 200 мс;
- погрешность: ±2%±1 разр. от значения давления, переданного измерительным блоком (“Model:CCM”:±4% разр. ниже 1/10 полной шкалы);
- выход данных: 0…10 В пост. тока имитированный логарифмический выход, Log, линейный выход примечание: выход зависит от блока;
- время обновления: 70 мс;
- разрешение: 1 мВ;
- погрешность: ±10 мВ от давления, пересчитанного в напряжение;
- время выборки: 70 мс скользящее среднее по 5 измерениям;
- входные управляющие сигналы: вход «открытый коллектор», отрицательная логика;
- выходные управляющие сигналы: выход «открытый коллектор», отрицательная логика [[нагрузка: 30 В макс., 50мА макс., 70 мВт];
- светодиодная индикация: SET-1;
- напряжение питания: 24±1 В пост. тока пульсации и шум менее 1%;
- потребляемая мощность: 2 Вт (блок индикации только) потребление подключённых блоков добавляется;
- разъём ввода-вывода: разъём датчика: D-sub15-гнездо (резьба M2,6);
- рабочая температура: 10 … 40°C (50 … 104°F);
- рабочая влажность: 15 … 80% (без конденсата);
- масса: 250 г;
- габаритные размеры (Ш×Г×В): DIN 48 мм×70 мм×96 мм (JIS типоразмер стойки 50 мм×70 мм×100 мм также доступен);
- соответствие стандартам: CE;
- производитель: ULVAC (Япония).
Цена и срок поставки
Цена и срок поставки — по запросу.
