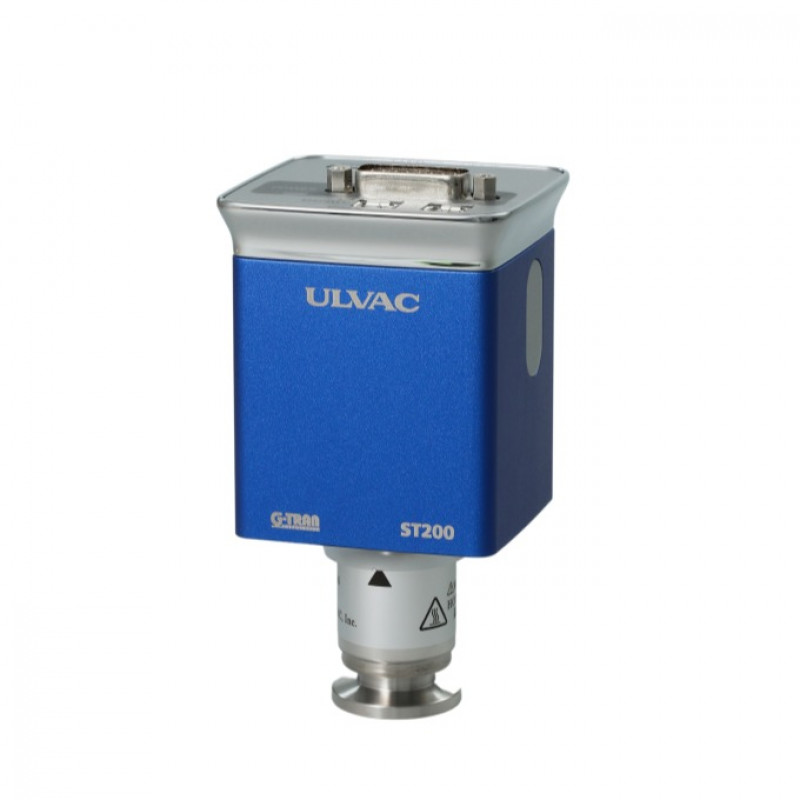

Ионизационный вакуумметр с накалённым катодом (триод) ULVAC ST200-E, 1,0×10⁻⁵ … 1,0×10⁵ Па

по запросу

Количество

Производитель: ULVAC
Код:ST200-E

Характеристики

Технические характеристики
Модель	ST200-E
Принцип измерения	Ионизационный, накалённый катод, триодная схема
Точность	1,0×10⁻⁴ … 1,0×10⁴ Па: ±10%; 1,0×10⁴ … 3,0×10⁵ Па: ±3%полной шкалы(3,0×10³ Па･базовая температура: 25°C)
Напряжение питания, В	20…28 В пост. тока (пульсации, шум 1% не более); не более 8 Вт
Интерфейс	EtherCAT
Диапазон измерения мбар (торр)	1,0×10⁻⁵ … 1,0×10⁵ Па
Производитель	ULVAC
Класс защиты	IP30
Артикул	ST200-E

Описание

ULVAC ST200-E — ионизационный вакуумметр с накалённым катодом (триод) производства ULVAC (Япония). Принцип измерения: ионизационный, накалённый катод, триодная схема.

Технические характеристики

тип: исполнение с интерфейсом EtherCAT;
подключаемые датчики: мультиионизационный датчик ST200: 1; измерительный блок вакуумметра Пирани SWU10-R: 1 (опция); блок датчика давления SAU: 1 (опция);
время выборки: 60 мс, 5x скользящее среднее;
выход измеренного значения: выходное напряжение: 0 … 10 В пост. тока, логарифмический выход: 0,75 В/1 декада; формула пересчёта давления: В=7,25+0,75×(LogP-2) P=10^{(V-7,25)/0,75+2};
время обновления: 60 мс;
интерфейс связи: EtherCAT;
светодиодная индикация: POWER: питание, ERROR LED (мигание и цвет зависят от режима);
ток эмиссии: 2 мА (1×10⁻² Па и ниже), 10мкА (1×10⁻² Па и выше);
метод обезгаживания: электронная бомбардировка 2 мА, 330 В;
максимальное давление датчика: 2×10⁵ Па (1,5×10³ Торр, 2×10³ мбар) (абсолютное давление);
внутренний объём датчика: 17 см³(SWT-16), 19 см³(SWT-25);
рабочая температура: 10 … 50°C ;
рабочая влажность: 15 … 80% (без конденсата);
температура хранения: -20 … 65°C (без подачи питания, без конденсата);
степень защиты: IP30;
напряжение питания: 20…28 В пост. тока (пульсации, шум 1% не более); не более 8 Вт;
разъём ввода-вывода: D-sub15-конт. (резьба M2,6);
масса: измерительный блок: прибл. 280 г, измерительная головка(SWT-16, SWT-25): 80 г;
габаритные размеры (Ш×Г×В): 69 мм×63 мм×90 мм (измерительный блок только);
соответствие стандартам: CE;
разъём: разъём ввода-вывода (D-sub15-гнездо(резьба M2,6 мм));
режим работы: ST200-A/ST200-R/ST200-E; ＋SWU10-R＋SAU; тройной комбинированный режим;
диапазон измерения: 1,0×10⁻⁵ … 1,0×10⁵ Па;
погрешность: 1,0×10⁻⁴ … 1,0×10⁴ Па: ±10%; 1,0×10⁴ … 3,0×10⁵ Па: ±3%полной шкалы(3,0×10³ Па･базовая температура: 25°C);
производитель: ULVAC (Япония).
