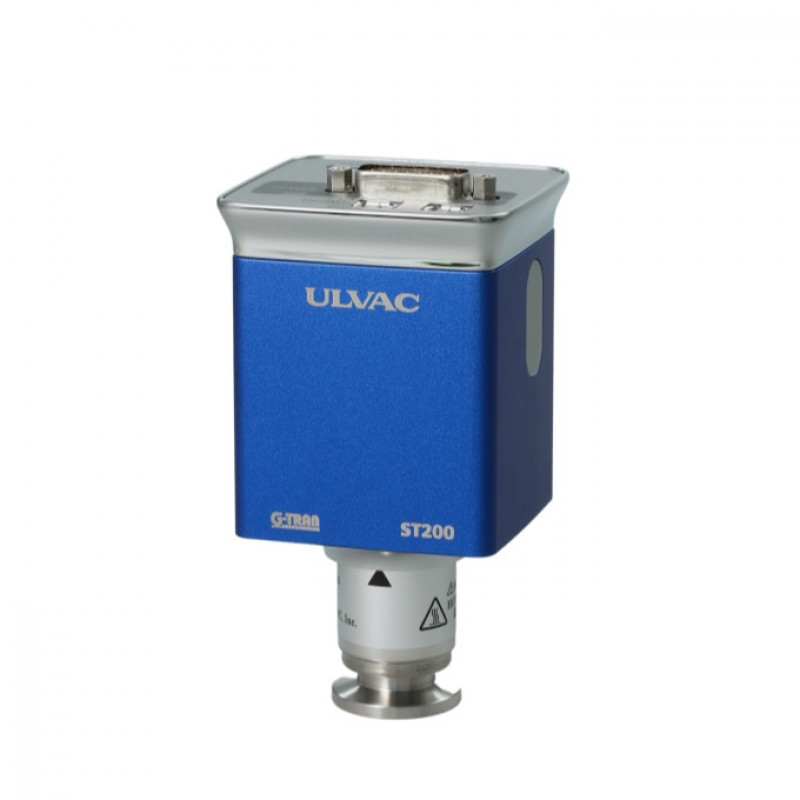

Ионизационный вакуумметр с накалённым катодом (триод) ULVAC ST200-A, 1,0×10⁻⁵ … 1,0×10¹ Па
- по запросу
- Производитель: ULVAC
- Код:ST200-A
Характеристики
| Технические характеристики | |
| Модель | ST200-A |
| Принцип измерения | Ионизационный, накалённый катод, триодная схема |
| Точность | 1,0×10⁻⁴ … 3,0×10⁰ Па: ; ±10% |
| Напряжение питания, В | 20…28 В пост. тока (пульсации, шум 1% не более); не более 8 Вт |
| Интерфейс | RS232C/RS-485 |
| Диапазон измерения мбар (торр) | 1,0×10⁻⁵ … 1,0×10¹ Па |
| Производитель | ULVAC |
| Класс защиты | IP30 |
| Артикул | ST200-A |
Описание
ULVAC ST200-A — ионизационный вакуумметр с накалённым катодом (триод) производства ULVAC (Япония). Принцип измерения: ионизационный, накалённый катод, триодная схема.
Технические характеристики
- тип: исполнение с аналоговым выходом;
- подключаемые датчики: мультиионизационный датчик ST200: 1; измерительный блок вакуумметра Пирани SWU10-R: 1 (опция); блок датчика давления SAU: 1 (опция);
- время выборки: 60 мс, 5x скользящее среднее;
- выход измеренного значения: выходное напряжение: 0 … 10 В пост. тока, логарифмический выход: 0,75 В/1 декада; формула пересчёта давления: В=7,25+0,75×(LogP-2) P=10^{(V-7,25)/0,75+2};
- время обновления: 60 мс;
- входные управляющие сигналы: FIL ON/OFF, DEGAS ON/OFF вход «открытый коллектор», отрицательная логика;
- выходные управляющие сигналы: ошибка датчика, уставка 1/2/3, признак эмиссии; контроль мощности нити накала; нагрузка: 24 В макс., 50 мА макс.; напряжение насыщения:1 В;
- интерфейс связи: RS232C/RS-485;
- светодиодная индикация: POWER: питание, ERROR LED (мигание и цвет зависят от режима);
- ток эмиссии: 2 мА (1×10⁻² Па и ниже), 10мкА (1×10⁻² Па и выше);
- метод обезгаживания: электронная бомбардировка 2 мА, 330 В;
- максимальное давление датчика: 2×10⁵ Па (1,5×10³ Торр, 2×10³ мбар) (абсолютное давление);
- внутренний объём датчика: 17 см³(SWT-16), 19 см³(SWT-25);
- рабочая температура: 10 … 50°C ;
- рабочая влажность: 15 … 80% (без конденсата);
- температура хранения: -20 … 65°C (без подачи питания, без конденсата);
- степень защиты: IP30;
- напряжение питания: 20…28 В пост. тока (пульсации, шум 1% не более); не более 8 Вт;
- разъём ввода-вывода: D-sub15-конт. (резьба M2,6);
- масса: измерительный блок: прибл. 280 г, измерительная головка(SWT-16, SWT-25): 80 г;
- габаритные размеры (Ш×Г×В): 69 мм×63 мм×90 мм (измерительный блок только);
- соответствие стандартам: CE;
- разъём: разъём ввода-вывода (D-sub15-гнездо(резьба M2,6 мм));
- режим работы: ST200-A/ST200-R/ST200-E; простой режим;
- диапазон измерения: 1,0×10⁻⁵ … 1,0×10¹ Па;
- погрешность: 1,0×10⁻⁴ … 3,0×10⁰ Па: ; ±10%;
- производитель: ULVAC (Япония).
Цена и срок поставки
Цена и срок поставки — по запросу.
