Характеристики
| Технические характеристики | |
| Модель | SW100-A |
| Принцип измерения | Теплопроводности (Пирани), нить из платины |
| Точность | 1×10⁻¹ Па … 1×10⁴ Па : ±10% |
| Напряжение питания, В | 24 В пост. тока |
| Интерфейс | D-sub15-конт. (резьба M2,6); USB Type-C *разъём USB Type-C — только для связи с приложением UL-MOBI |
| Диапазон измерения мбар (торр) | 5,0×10⁻² … 1,0×10⁵ Па |
| Производитель | ULVAC |
| Класс защиты | IP30 |
| Артикул | SW100-A |
Описание

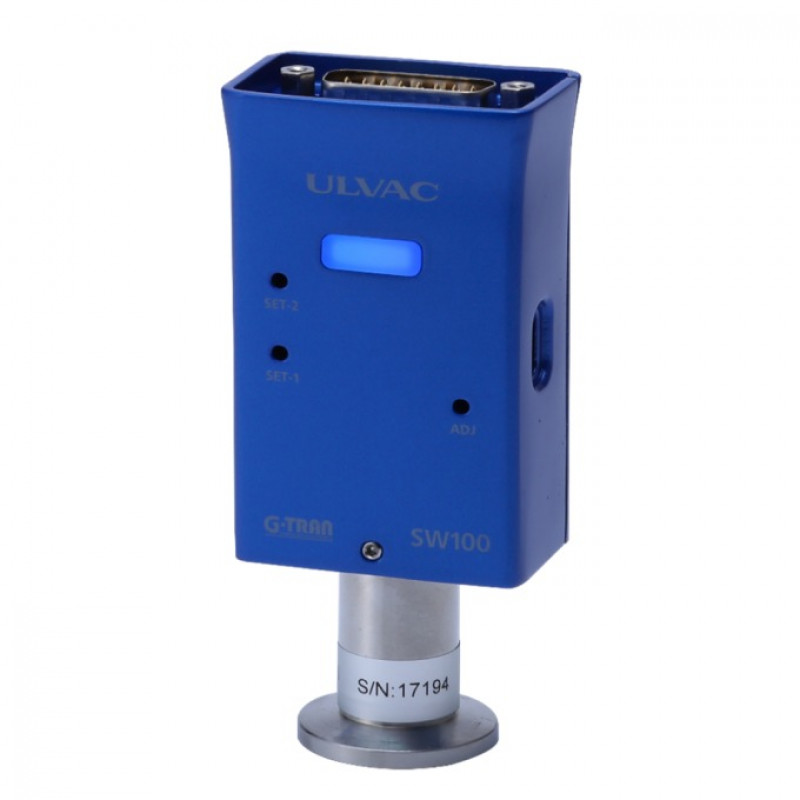

ULVAC SW100-A — вакуумметр Пирани производства ULVAC (Япония). Принцип измерения: теплопроводности (Пирани), нить из платины.
Технические характеристики
- тип: исполнение с аналоговым выходом;
- подключаемых головок: 1шт.;
- совместимые измерительные головки: SWP-16 (NW16), SWP-25 (NW25), SWP-R1/8 (R1/8), SWP-P18 (φ18),; SWP-P15 (φ15), SWP-CF16 (ICF034), SWP-1S (ASME BPE sanitary 1");
- диапазон измерения: 5,0×10⁻² … 1,0×10⁵ Па;
- погрешность: 1×10⁻¹ Па … 1×10⁴ Па : ±10%;
- воспроизводимость: 1×10⁻¹ Па … 1×10⁴ Па: ±2%;
- время выборки: 60 мс, 5x скользящее среднее;
- выход измеренного значения: 0…10 В пост. тока;
- индикация давления (лог.): 1,7 В … 8,0 В 1 В/декаду;
- время обновления: 50 мс;
- разрешение: 3 мВ;
- погрешность выхода: ±3 мВ;
- выходное сопротивление: 10 Ω;
- регулировка: установка нуля / атмосферы, сброс настройки;
- входные управляющие сигналы: установка нуля / атмосферы, сброс настройки; вход «открытый коллектор», отрицательная логика;
- выходные управляющие сигналы: ошибка датчика, уставка 1/2; выход «открытый коллектор», отрицательная логика; нагрузка: 30 В макс., 50 мА макс., 70 мВт;
- интерфейс связи: D-sub15-конт. (резьба M2,6); USB Type-C *разъём USB Type-C — только для связи с приложением UL-MOBI;
- последовательный интерфейс: RS232C / RS485;
- скорость обмена: 9600 / 19200 / 38400 бит/с;
- светодиодная индикация: POWER/ERROR: питание, индикация ошибки;
- материал измерительной головки: нить накала: Pt; прочее: SUS304(SWP-1S: SUS316L/Ra<0,5),FeNiCo, Ni, Au, стекло, керамика;
- разрушающее давление датчика: 2×10⁵ Па (1,5×10³ Торр, 2×10³ мбар) (абсолютное давление); стойкость к давлению фланцевого соединения и хомута обеспечивается отдельно;
- рабочая температура: 10 … 40°C;
- рабочая влажность: 15 … 80% (без конденсата);
- температура хранения: -20°C … 65°C (без подачи питания, без конденсата);
- степень защиты: IP30;
- монтажное положение: любое;
- напряжение питания: 24 В пост. тока;
- разъём ввода-вывода: D-sub15-конт. (резьба M2,6); USB Type-C; *разъём USB Type-C — только для связи с приложением UL-MOBI;
- масса: прибл. 105 г (измерительный блок только);
- габаритные размеры (Ш×Г×В): 48 мм x 30 мм x 74 мм (измерительный блок только);
- соответствие стандартам: CE;
- производитель: ULVAC (Япония).
Цена и срок поставки
Цена и срок поставки — по запросу.
