| Технические характеристики | |
| Быстрота действия, л/мин | 1667 |
| Быстрота действия, м³/ч | 100 |
| Быстрота действия, куб. фут/мин | 60 |
| Электродвигатель частота, Гц | 50/60 |
| Предельное остаточное давление, мбар | 1*10⁻² |
| Электродвигатель напряжение, В | Три фазы, 380 В и 220 В |
| Электродвигатель номинальная мощность, л. с. | 7,4 |
| Электродвигатель номинальная мощность, кВт | 5,5 |
| Электродвигатель рабочая мощность, кВт | 2,3 |
| Соединение вход, Н/П | ISO63 |
| Соединение выход, Н/П | KF40 |
| Охлаждающая вода, расход, л/мин | 4–8 |
| Охлаждающая вода, давление, кг/см² | 3–5 |
| Охлаждающая вода, Температура °C | 0–25 |
| Охлаждающая вода, Разъем Н/П | Swagelok Rc 3/8 дюйма |
| Азот, Уставка давления, МПа | 0,1–0,2 |
| Азот, Расход разбавляющего газа, л/мин | 12–100 |
| Азот, Разъем Н/П | Swagelok 1/4 дюйма |
| Азот, Расход уплотняющего газа, л/мин | 12–0 |
| Интерфейс управления, Н/П | RS-485 и удаленные точки ввода/вывода |
| Рабочий диапазон условий окружающей среды °C | +5...+40 |
| Максимальная влажность в рабочих условиях, RH (отн.) | 80 % и ниже |
| Номер для заказа, Н/П | 4.5.A5001 |
| Уровень шума, дБ (А) | ≤ 75 |
| Предельное остаточное давление, Па | 1 |
| Предельное остаточное давление, Tорр | 7,5*10⁻³ |
| Размеры, Д×Ш×В | 850 * 400 * 570 (мм) |
| Масса, кг | 180 |
●Низкая потребляемая мощность, более высокие показатели энергосбережения.
●Рабочая камера свободна от любой среды, достигается чистый вакуум.
●Расширенные функции передачи данных и интернет-доступа для мониторинга
эксплуатационного состояния в режиме реального времени.
●Достигается высокий предельный уровень вакуума, до 10⁻¹ Па.
Характеристики:
●Патентованная конструкция собственной разработки более энергоэффективна по
сравнению с другими моделями винтового типа.
●Опциональная система обогрева в изделиях серии SSH предотвращает осаждение
технологической среды.
●Водоохлаждаемый синхронный электродвигатель собственной разработки с постоянным
магнитом, а также инвертор с водяным охлаждением достигают класса
энергоэффективности IE4 по классификации ЕС.
●Предусмотрены расширенные функции передачи данных и интернет-доступа,
позволяющие в любое время контролировать через интернет-интерфейс эксплуатационное
состояние любого вакуумного насоса независимо от местоположения.
Области применения в промышленности
Производство полупроводниковых приборов и фотоэлектрических
устройств, солнечная энергетика, производство светодиодов, фармацевтическая
отрасль, химическая промышленность и другие области применения.
Общие сведения

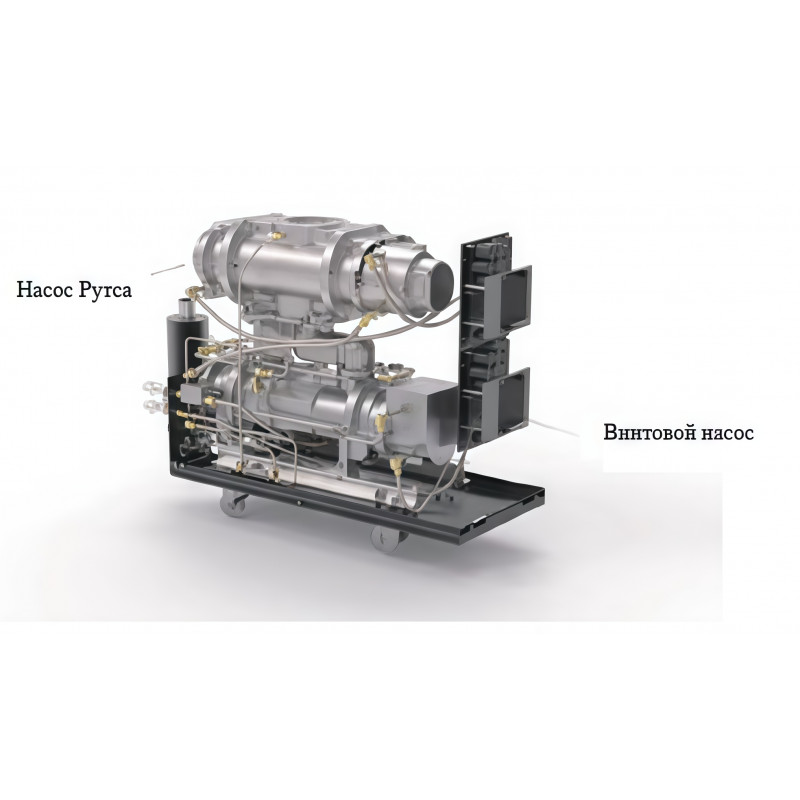

Винтовой вакуумный насос
Винтовой вакуумный насос представляет собой откачивающее
устройство, в котором применяется пара винтовых роторов, синхронно вращающихся
в корпусе, чтобы производить всасывающее и откачивающее действие. Конструкция
разработана независимо и запатентована. Насос снабжен синхронным
электродвигателем с постоянным магнитом, что обеспечивает более высокую
энергоэффективность.
Винтовые роторы
Винтовые роторы скомпонованы с определенными зазорами и
опираются на высокоскоростные прецизионные подшипники. Используется зарубежная
многоосевая конструкция и технология производства, а калибровка динамической
уравновешенности производится собственными средствами и на самом высоком
уровне. Во время работы насоса трение между винтовыми роторами отсутствует, что гарантирует ровный ход и низкий уровень
шума.
