Характеристики
| Технические характеристики | |
| Монтажное положение | Под произвольным углом |
| Быстрота действия (л/с), N₂ | 38 л/с |
| Быстрота действия (л/с), H₂ | 35 л/с |
| Напряжение привода | 24 В пост. тока ± 5 % |
| Максимальное постоянное давление на выходе | N₂: 650 Па; He: 300 Па |
| Степень сжатия | N₂: 10⁸; He: 10⁶ |
| Температура окр. среды (воздушное) | 0...+35 °C |
| Температура окр. среды (водяное) | 0...+40 °C |
| Критическое давление на выходе | N₂: 950 Па; He: 500 Па |
| Подшипники | Керамические шариковые подшипники с консистентной смазкой |
| Интенсивность вибрации | ≤ 0,05 мкм |
| Максимальное постоянное давление на входе | N₂: 2 Па; He: 4 Па |
| Предельное остаточное давление | < 8×10⁻⁶ Па |
| Максимальный расход на входе (N2) | Водяное охлаждение: 140 ст. куб. см/мин; воздушное охлаждение: 100 ст. куб. см/мин |
| Способ охлаждения | Воздушное или водяное охлаждение либо естественная конвекция (от 0 до +30 ℃ в режиме без нагрузки) |
| Номинальная частота вращения | 1250 Гц (75 000 об/мин) (регулируется в интервале 600–1250 Гц) |
| Продувочный порт | KF16 |
| Время разгона | ≤ 2,5 мин |
| Время замедления | ≤ 3,5 мин |
| Параметры водяного охлаждения | Температура воды +15...+25 ℃; расход 1 л/мин; показатель pH 6–8, без частиц масла; давление 0,15 МПа |
| Совместимый контроллер | JFB-I |
| Потребляемая мощность без нагрузки | ~10 Вт |
| Рекомендуемое давление при запуске | ≤ 500 Па |
| Максимальная допустимая напряженность магнитного поля | В радиальном направлении: 3 мТл; в осевом направлении: 5 мТл |
| Масса | 2,5 кг |
| Коммуникационный протокол | RS-485, Modbus, RTU |
| Уровень шума, Дб | ≤ 50 дБ |
| Рекомендуемый форвакуумный насос | 0,5–2 л/с |

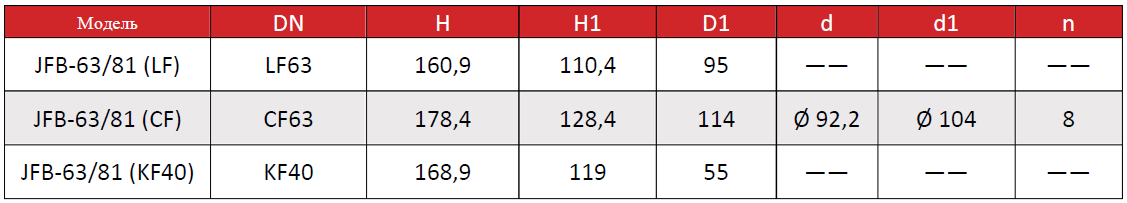

| Размеры | |
| Выходной фланец | KF16 |
Описание

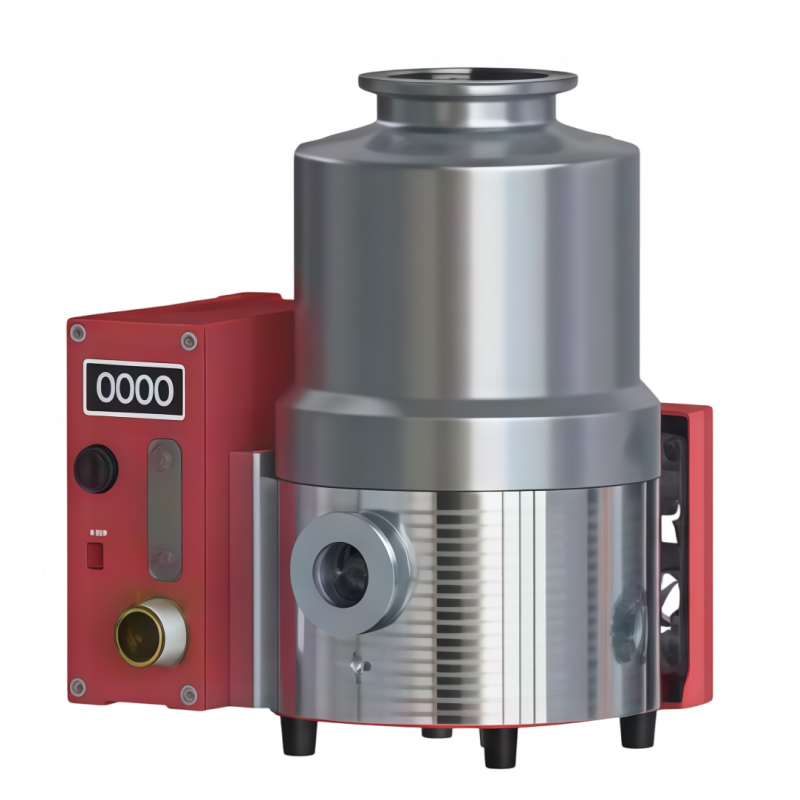

Турбомолекулярные
насосы представляют собой отдельный класс высокооборотных вакуумных насосов, передающих
импульс откачиваемой среде, с рабочим давлением преимущественно в диапазоне между
10 ⁻ ¹
Па и 10 ⁻ ⁷
Па. Это один из важных классов оборудования для вакуумирования, позволяющий получить
высокий и сверхвысокий вакуум. Турбомолекулярные вакуумные насосы имеют следующие
преимущества: быстрый разгон при запуске, широкий рабочий диапазон, низкое энергопотребление,
относительно высокая чистота вакуума, а также простота технического обслуживания
и эксплуатации.В этом
каталоге представлены турбомолекулярные насосы второго поколения, которые разработаны
и оптимизированы для применения в области промышленных вакуумных технологий и научных
исследований. Номенклатура этих насосов включает различные серии изделий с инновационными
конструктивными решениями и модификациями, в том числе первые в отрасли серии насосов
со встроенным контроллером. Также предусмотрены гибкие сценарии применения турбомолекулярных
вакуумных насосов с раздельным контроллером для промышленных вакуумных технологий.
В соответствии с классификацией по номинальному внутреннему диаметру это изделия
преимущественно класса DN63, DN100, DN160, DN200, DN250 и DN400.Характеристики:● Интегрированное управляющее устройство:
конструктивное решение со встроенным контроллером и с функцией пуска/останова нажатием
одной кнопки обеспечивает легкую интеграцию в систему.● Прецизионные подшипники: прецизионные
керамические шариковые подшипники с консистентной смазкой позволяют устанавливать
насос под произвольным углом.● Надежное изделие: ротор турбины
изготовлен штамповкой как единое целое, привод от высокоскоростного электродвигателя
без датчика положения.● Разнообразие функциональных возможностей:
наличие полного ассортимента принадлежностей обеспечивает индивидуальные решения
для заказчиков.● Функция регулирования скорости:
предусмотрено регулирование скорости вращения на случай, если требуется несколько
уровней быстроты действия насоса.
Изделия этих серий обычно применяются в промышленности: например, для нанесения покрытий физическим или химическим осаждением из газовой фазы; для нанесения покрытий на ЖК-панели; в анализе методом масс-спектрометрии; в физике высоких энергий; для обнаружения утечек в вакуумных системах; в фармацевтических и биотехнических исследованиях, а также в других научных направлениях.
