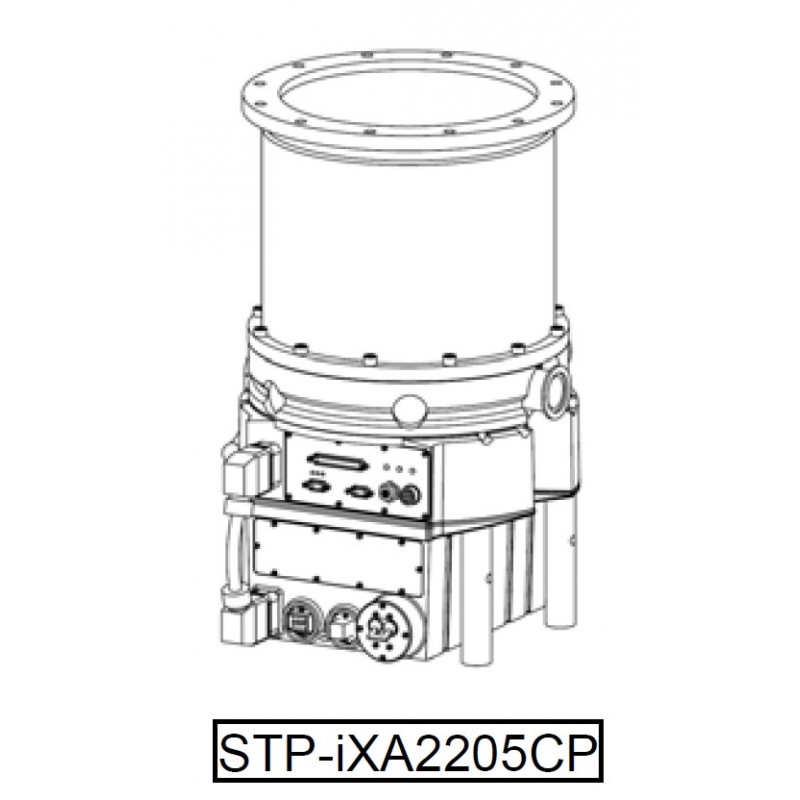

Турбомолекулярный насос на магнитном подвесе Edwards STP-iXA2205CP с интегрированным контроллером, 2200 л/с (N2), 2010 года выпуска
- 1 400 000 руб.
- Производитель: Edwards
| Технические характеристики | |
| Модель | STP-iXA2205CP |
| Выпускной фланец | KF40 |
| Электропитание | Насос STP-iXA2205CP оснащен блоком электропитания и управления iPS-1200. |
| Быстрота действия (л/с), N₂ | 2200 |
| Быстрота действия (л/с), Ar | 1900 |
| Быстрота действия (л/с), H₂ | 1700 |
| Расход продувочного газа <N2> Па·м³/с (SCCM) | 8,4×10⁻² (50) |
| Впускной фланец | ISO-F250 |
| Степень сжатия, N₂ | >10⁸ |
| Степень сжатия, H₂ | 1×10⁴ |
| Частота вращения в режиме ожидания (об./мин) | приблизительно 5,000 |
| Температура окружающей среды (рабочая) | 0 … 40 °C |
| Температура окружающей среды (хранение) | -25 … 55 °C |
| Номинальная частота вращения | 27,000 об/мин |
| Напряжение электропитания, В | 200 … 240 (1 фаза) перем. тока |
| Время разгона | не более 8 мин |
| Температура обезгаживания прогревом | <120 °C |
| Время останова, мин | не более 11 |
| Допустимое давление | при обезгаживании прогревом 266 (2) Па (мм.рт.ст) |
| Частота электропитания | 50/60 ± 2 Гц |
| Монтажная ориентация | произвольная |
| Производитель | Edwards |
| Уровень шума, дБ | < 55 (27,000 об/мин) |
| Охлаждение | водяное |
| Предельное остаточное давление, Па | 10⁻⁷ [после обезгаживания прогревом] |
| Масса, кг | 75 |
| Мощность двигателя, ВА | 1800 |
Турбомолекулярный насос на магнитном подвесе Edwards STP-iXA2205CP с
интегрированным контроллером предназначен для откачки воздуха и других газов,
не обладающих высокой коррозионной активностью.
Преимущества:
- безмасляная откачка;
- низкий уровень вибрации;
- высокая надежность;
- компактный размер (встроенный блок управления);
- система управления температурой;
- защита от пыли и воды (степень защиты IP54).
Насос не предназначен для откачки хлоридов, фторидов, паров щелочных
металлов (кроме Li), HBr, и некоторых других газов
(см. Руководство по эксплуатации).

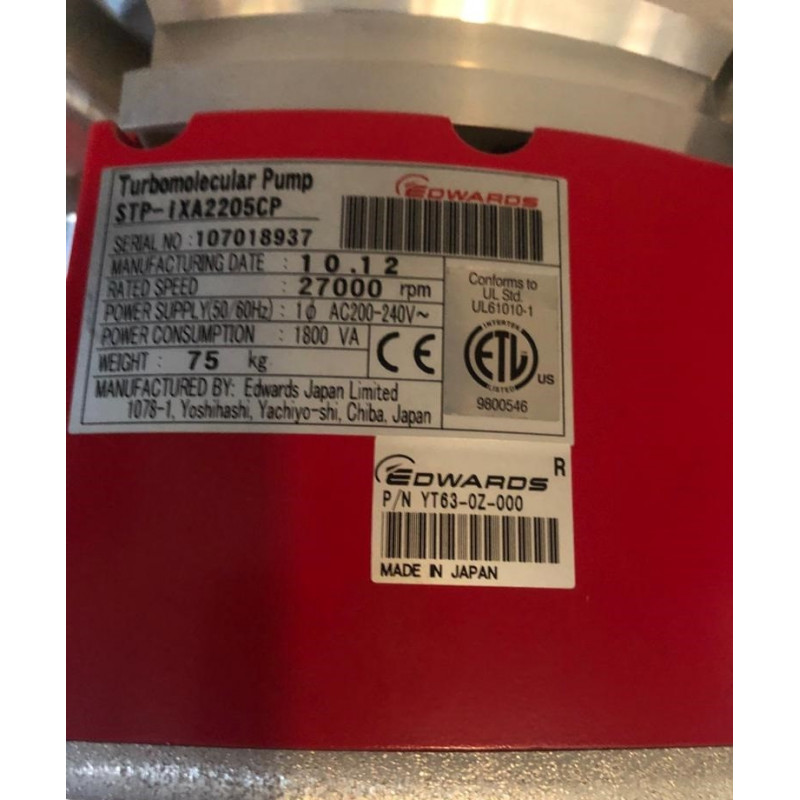

Насос с консервации. Расконсервирован, проверен. Паспортные характеристики достигнуты.
Насос STP-iXA2205CP оснащен блоком электропитания и управления iPS-1200.
|

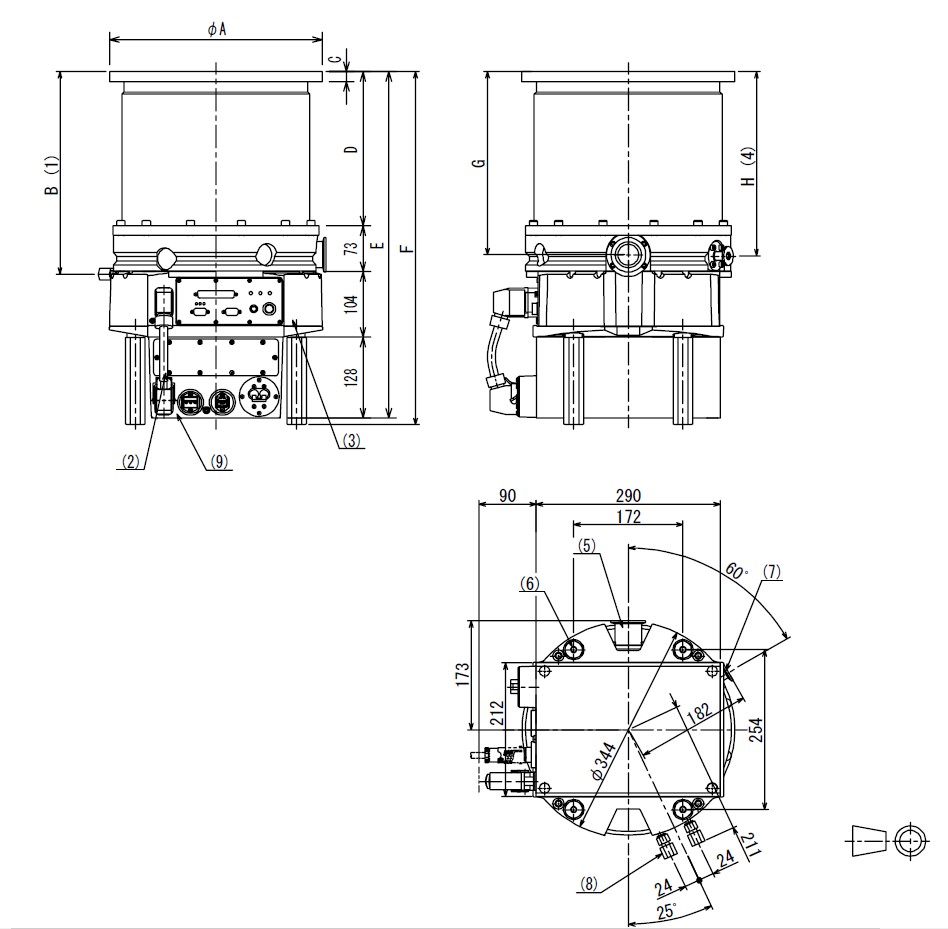

Обозн. |
Наименование |
Описание |
|
1 |
Расстояние до фитингов подключения воды |
|
|
2 |
Кабель
постоянного тока |
|
|
3 |
Блок управления |
|
|
4 |
Расстояние до продувочного порта |
|
|
5 |
Выпускной фланец |
KF40 |
|
6 |
Отверстия для винтов крепления опор |
4-M10, глубина 20 |
|
7 |
Продувочный фланец |
KF10 |
|
8 |
Фитинг подключения воды |
2-Rc1/4 |
|
9 |
Блок электропитания |
|
|
Впускной
фланец |
VG250 |
ISO250F |
ICF305 |
|
ØA |
350 |
335 |
305 |
|
B |
312 |
322 |
352 |
|
C |
18 |
16* |
28 |
|
D |
235 |
245 |
275 |
|
E |
540 |
550 |
580 |
|
F |
551 |
561 |
591 |
|
G |
281 |
291 |
321 |
|
H |
283 |
293 |
323 |
* ISO250F: C=15 (с устройством понижения крутящего момента)
