| Технические характеристики | |
| Монтажное положение | Вертикальное: ±5° |
| Быстрота действия | N₂-4800 л/с; He-3500 л/с |
| Впускной фланец | DN400 ISO-K (LF) или CF |
| Максимальное постоянное давление на выходе | N₂-40 Па; He-30 Па |
| Степень сжатия | N₂-> 1×10⁸; He-> 8×10³ |
| Температура окр. среды (водяное) | +5...+40 °C |
| Критическое давление на выходе | N₂-160 Па; He-80 Па |
| Подшипники | Керамические шариковые подшипники |
| Интенсивность вибрации | ≤ 0,3 мкм |
| Максимальное постоянное давление на входе | N₂-0,03 Па; He-0,01 Па |
| Предельное остаточное давление | < 5×10⁻⁶ Па (LF); ˂ 5×10⁻⁷ Па (CF) |
| Напряженность магнитного поля в рабочих условиях | ≤ 3 мТл |
| Номинальная частота вращения | 16 200 об/мин ± 0,1 % |
| Продувочный порт | DN16 ISO-KF |
| Максимальный пусковой ток | ≤ 17 А |
| Время разгона | ~20 мин |
| Время замедления | ~30 мин |

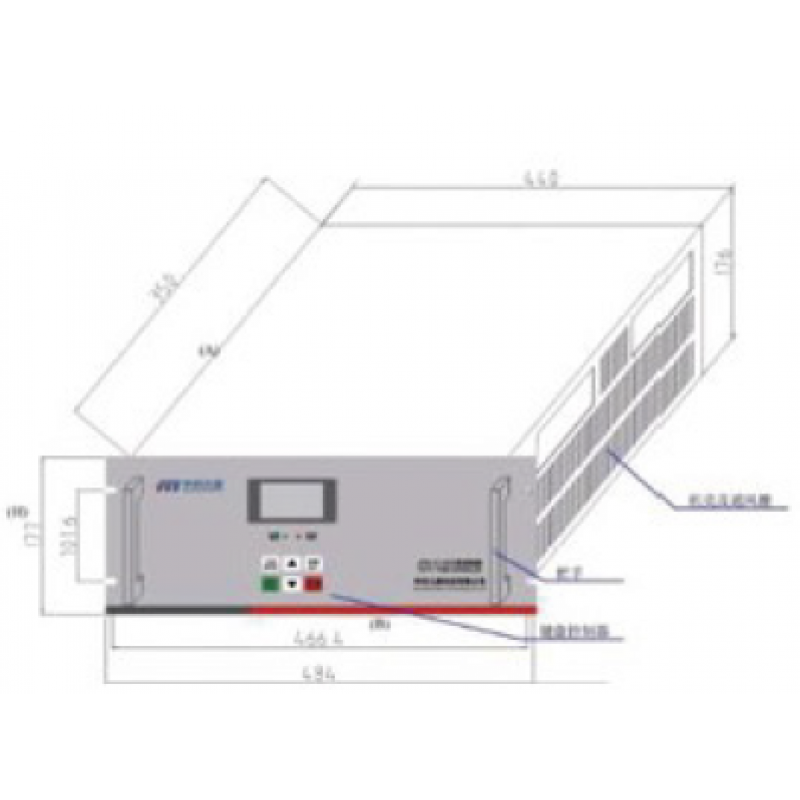

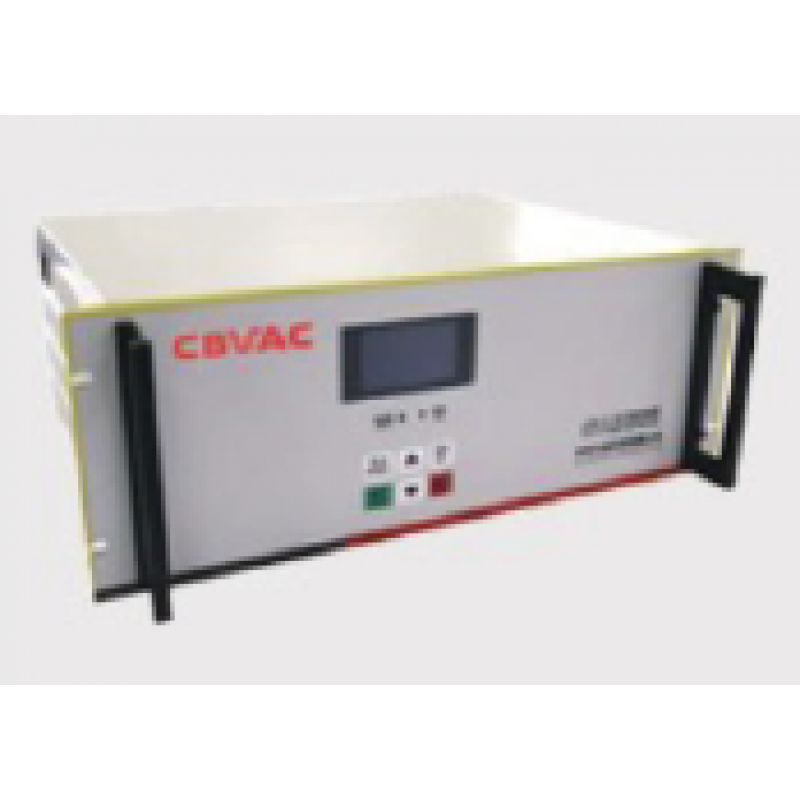

| Модель раздельного контроллера | JFB-IV (4U) |
| Потребляемая мощность без нагрузки | ~750 Вт |
| Напряжение источника электропитания | 24 В перем. тока (± 10 %) |
| Частота источника электропитания | 50/60 Гц |
| Максимальная входная мощность | 1500 Вт |
| Способ управления пуском/остановом | Кнопки управления на контроллере / контроллер с интерфейсом RS485 / управляющий разъем DB15 для управления пуском/остановом |
| Дистанционное управление | Могут поставляться средства дистанционного управления для эксплуатации с большого расстояния (проконсультируйтесь с инженерами нашей компании относительно конкретных требований). |
| Защитные функции | Защита контроллера от перегрузки по току, от напряжения выше допустимого, от напряжения ниже допустимого, от перегрева; защита турбомолекулярного насоса от перегрузки по току, от нагрузки выше допустимой, от перегрева, внешних помех |
| Масса | ≈ 83 кг ISO-K (LF); ≈ 88 кг (CF) |
| Условия окружающей среды | Коррозионно-неактивный газ и отсутствие заметных частиц пыли; температура окружающей среды: –10...+50 °C; влажность окружающей среды: ≤ 90 %; интенсивность вибрации: ≤ 0,5 g |
| Коммуникационный протокол | RS485 |
| Ток в штатном режиме работы | ≤ 8 А |
| Водяное охлаждение | Расход: ≥ 3 л/мин |
| Уровень шума, Дб | ≤ 60 дБ |
| Рекомендуемый форвакуумный насос | 30–70 л/с |

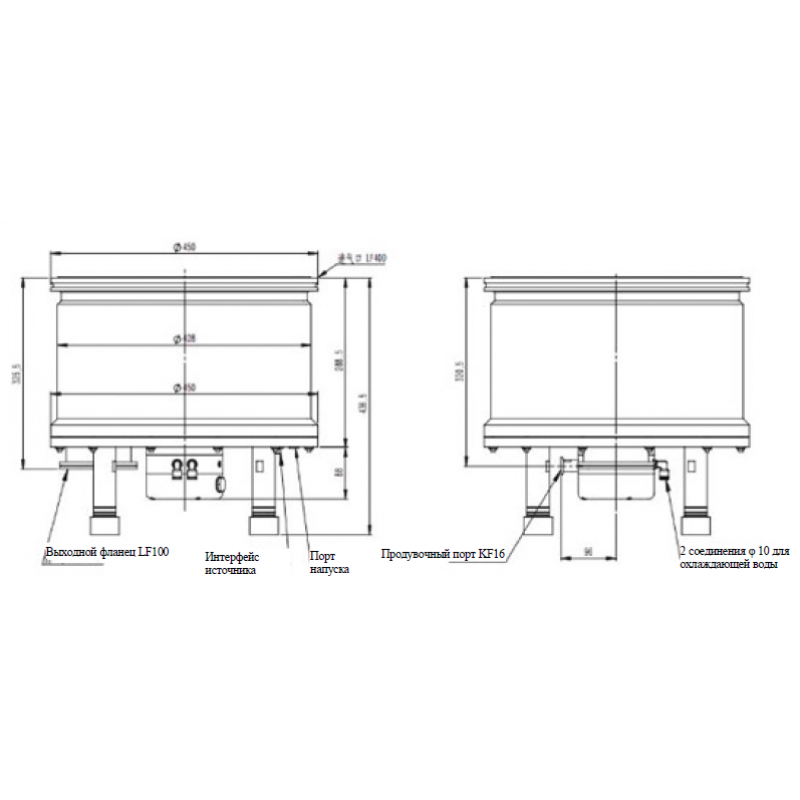

| Размеры | |
| Габаритные размеры | 440 * 350 * 177 мм |
| Выходной фланец | DN100 ISO-K (LF) и KF50 оптимально |
Описание

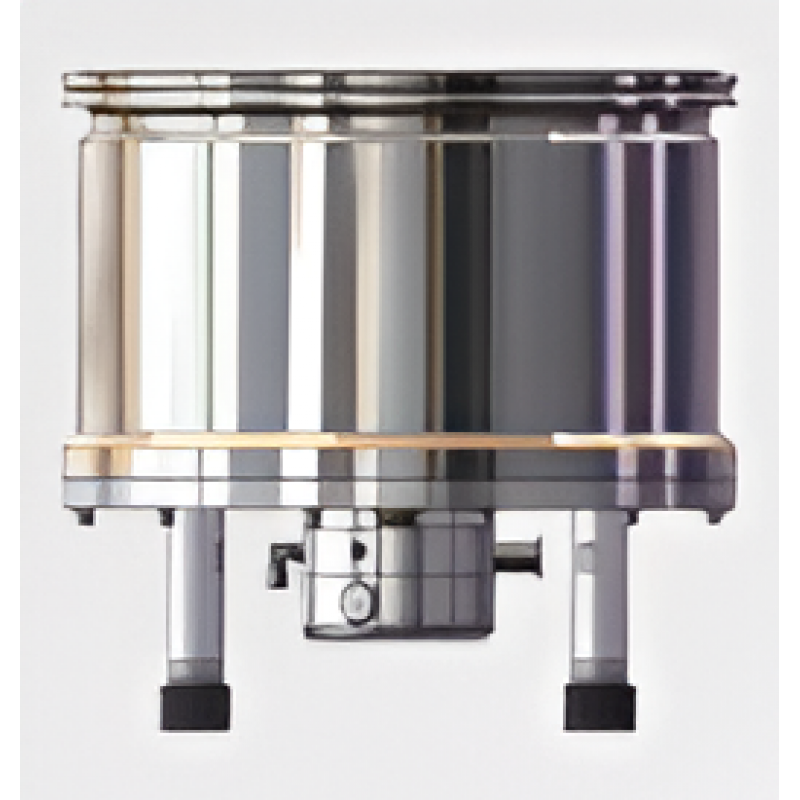

Турбомолекулярные насосы CBVAC JFB относятся к классу кинетических газоперекачивающих вакуумных насосов и предназначены для получения высокого и сверхвысокого вакуума. Рабочий диапазон давлений насосов JFB обычно составляет 10-7 Па ~ 10 Па. Турбомолекулярные насосы JFB обладают преимуществами быстрого пуска, широкого рабочего диапазона, низкого энергопотребления, высокой чистоты вакуума и простоты обслуживания.
Турбомолекулярные насосы JFB – это второе поколение изделий, недавно выпущенное компанией CBVAC. Эти насосы разработаны и оптимизированы для применения преимущественно в промышленности и научно-исследовательском оборудовании. Модельный ряд включает серию промышленных вакуумных турбомолекулярных насосов со встроенными или отдельными контроллерами и гибкими сценариями применения, с входными портами номинальным диаметром DN63, DN100, DN160, DN200, DN250 и DN400, и другие изделия.
Преимущества и отличия турбомолекулярных насосов JFB с консистентной смазкой и встроенным контроллером:
• Интегрированный контроллер: упрощает интеграцию насоса в вакуумную систему. Пуск и останов насоса производится с помощью кнопки или по команде от внешнего устройства, поступающей через цифровой вход, или по протоколу RS485.
• Прецизионный керамический подшипник с консистентной смазкой: позволяет устанавливать насос в произвольной ориентации, под любым углом, отличается высоким ресурсом.
• Высокая надежность: технология привода BLDC, высокое критическое форвакуумное давление, высокая устойчивость к пыли и образованию отложений;
• Функциональное разнообразие: отделяемый контролер, широкий ассортимент аксессуаров, доступны индивидуальные решения.
• Предусмотрена функция регулирования скорости вращения ротора насоса, что обеспечивает возможность управления скоростью откачки.
