| Технические характеристики | |
| Монтажное положение | Под произвольным углом |
| Напряжение привода | 24 В пост. тока ± 5 % |
| Быстрота действия | Порт A-45 л/с; Порт B-17 л/с; Порт C-3,5 л/с |
| Впускной фланец | Порт A, порт B, порт C (см. размерные чертежи) |
| Максимальное постоянное давление на выходе | 650 Па |
| Степень сжатия | Порт A - 10⁷; Порт B - 10⁵; Порт C - 10⁴ |
| Температура окр. среды (воздушное) | 0...+35 °C |
| Температура окр. среды (водяное) | 0...+40 °C |
| Критическое давление на выходе | 950 Па |
| Подшипники | Керамические шариковые подшипники с консистентной смазкой |
| Интенсивность вибрации | ≤ 0,05 мкм |
| Максимальное постоянное давление на входе | Порт A - 5 Па; Порт B - 50 Па; Порт C - 250 Па |
| Предельное остаточное давление | Порт A - < 8×10⁻⁵ Па; Порт B - < 8×10⁻⁴ Па; Порт C - < 8×10⁻³ Па |
| Максимальный расход на входе (N2) | Водяное охлаждение: 140 ст. куб. см/мин; воздушное охлаждение: 100 ст. куб. см/мин |
| Способ охлаждения | Воздушное или водяное охлаждение либо естественная конвекция (от 0 до +30 ℃ в режиме без нагрузки) |
| Номинальная частота вращения | 1250 Гц (75 000 об/мин) (регулируется в интервале 600–1250 Гц) |
| Продувочный порт | KF16 |
| Время разгона | ≤ 2,5 мин |
| Время замедления | ≤ 3,5 мин |
| Параметры водяного охлаждения | Температура воды +15...+25 ℃; расход 1 л/мин; показатель pH 6–8, без частиц консистентной смазки; давление 0,15 МПа |
| Совместимый контроллер | JFB-I |
| Потребляемая мощность без нагрузки | ~10 Вт |
| Рекомендуемое давление при запуске | ≤ 500 Па |
| Максимальная допустимая напряженность магнитного поля | В радиальном направлении: 3 мТл; в осевом направлении: 5 мТл |
| Коммуникационный протокол | RS-485, Modbus, RTU |
| Уровень шума, Дб | ≤ 50 дБ |
| Масса, кг | 3 кг |

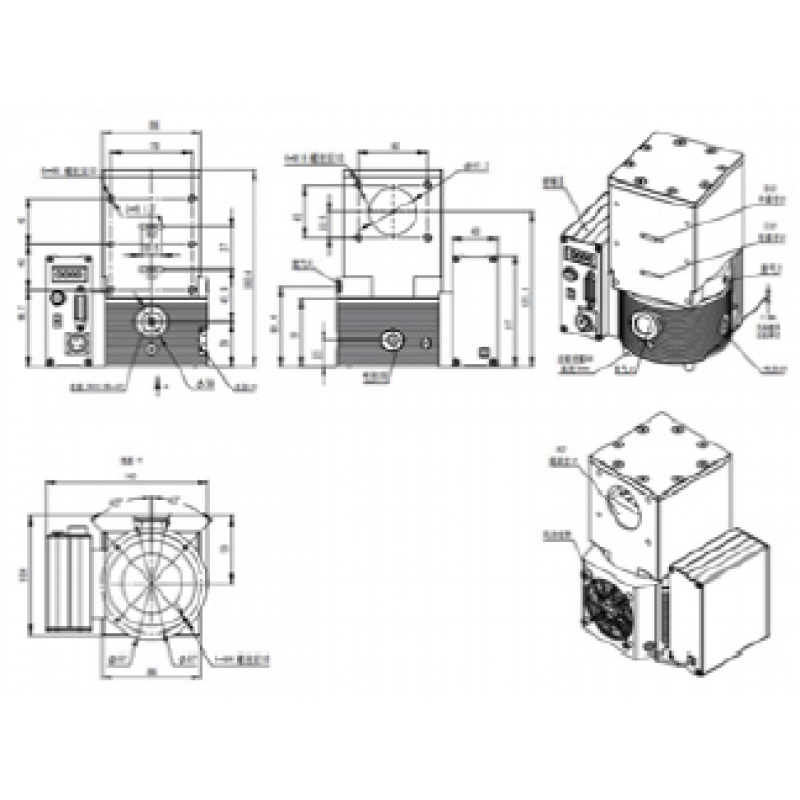

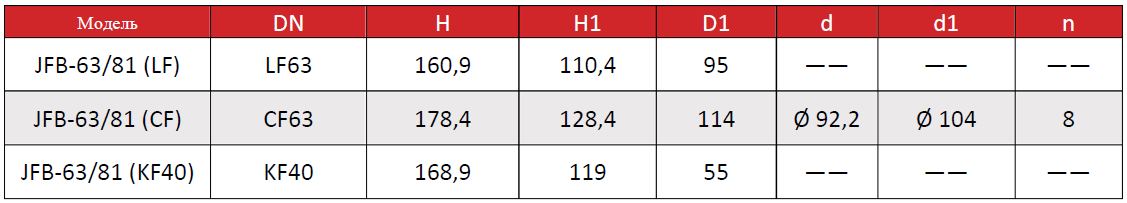

| Размеры | |
| Выходной фланец | KF16 |
Турбомолекулярные насосы с двумя или тремя портами предназначены для применения в научно-исследовательском и аналитическом оборудовании, таком как хроматографы, масс-спектрометры, гелиевые течеискатели и др.
Особенностью этих насосов является разная величина максимально допустимого рабочего давления в каждом из входных портов, что позволяет гибко выбирать режимы откачки вакуумных камер аналитического оборудования в зависимости от давления в этих камерах.
Ротор насоса установлен на керамических подшипниках с консистентной смазкой, что позволяет монтировать насос в произвольной ориентации. Для двухпортового насоса предусмотрено принудительное воздушное и водяное охлаждение, для трехпортового – только воздушное. При малых газовых нагрузках насосы могут охлаждаться за счет естественной конвекции, без применения дополнительного вентилятора.
Применение многопортовых насосов в аналитическом оборудовании (хроматографы, гелиевые течеискатели, масс-спектрометры и т.п.) позволяет существенно упростить конструкцию, и, тем самым, снизить себестоимость, уменьшить размеры и массу оборудования, улучшить быстродействие и повысить удобство и надежность в эксплуатации.
