Турбомолекулярный насос JFB-160/701 (ISO-K 160), контроллер встроенный
- по запросу
| Технические характеристики | |
| Монтажное положение | Под произвольным углом |
| Быстрота действия | < 5×10⁻⁶ Па (LF); < 5×10⁻⁷ Па (CF) |
| Впускной фланец | DN160 ISO-K (LF) или CF |
| Максимальное постоянное давление на выходе | N₂-300 Па; He-200 Па |
| Степень сжатия | N₂->1×10¹¹; He->1×10⁴ |
| Температура окр. среды (воздушное) | +5...+35 °C |
| Температура окр. среды (водяное) | +5...+40 °C |
| Критическое давление на выходе | N₂-1000 Па; He-500 Па |
| Подшипники | Керамические шариковые подшипники с консистентной смазкой |
| Интенсивность вибрации | ≤ 0,05 мкм |
| Максимальное постоянное давление на входе | N₂-2 Па; He-1 Па |
| Предельное остаточное давление | N₂-650 л/с; He-550 л/с |
| Напряженность магнитного поля в рабочих условиях | ≤ 3 мТл (максимум 10 мТл, требуется индивидуальная адаптация) |
| Номинальная частота вращения | 36 000 об/мин ± 0,1 % |
| Продувочный порт | DN16ISO-KF |
| Частота вращения в режиме холостого хода | 25 200 об/мин ± 0,1 % |
| Модель встроенного контроллера | Температура воды: +15...+25 ℃; давление: 0,15 МПа; расход: ≥ 1,5 л/мин |

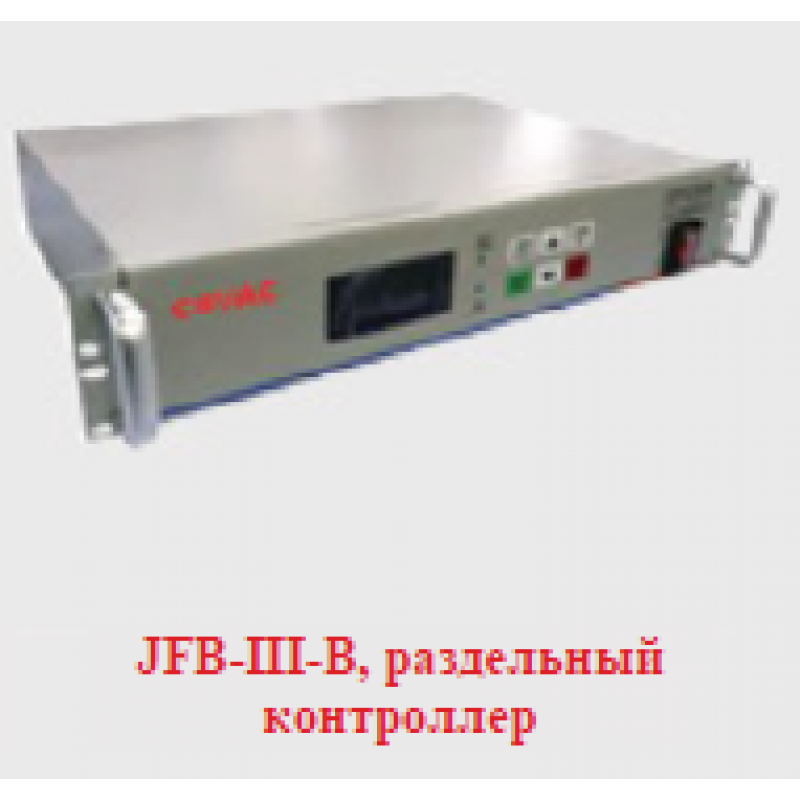

| Модель раздельного контроллера | JFB-III-B (2U) |
| Потребляемая мощность без нагрузки | ~65 Вт |
| Напряжение источника электропитания | 220 В перем. тока ± 10 % |
| Частота источника электропитания | 50/60 Гц |
| Максимальная входная мощность | 1000 Вт |
| Способ управления пуском/остановом | Кнопки управления на контроллере / контроллер с интерфейсом RS485 / управляющий разъем DB15 для управления пуском/остановом |
| Дистанционное управление | Могут поставляться средства дистанционного управления для эксплуатации с большого расстояния (проконсультируйтесь с инженерами нашей компании относительно конкретных требований). |
| Защитные функции | Защита контроллера от перегрузки по току, от напряжения выше допустимого, от напряжения ниже допустимого, от перегрева; защита турбомолекулярного насоса от перегрузки по току, от нагрузки выше допустимой, от перегрева и т. д. |
| Масса | 20 кг ISO-K (LF); 23 кг (CF) |
| Коммуникационный протокол | RS485 |
| Водяное охлаждение | Температура воды: +15...+25 ℃; давление: 0,15 МПа; расход: ≥ 1,5 л/мин |
| Уровень шума, Дб | ≤ 60 дБ |
| Рекомендуемый форвакуумный насос | 4–10 л/с |

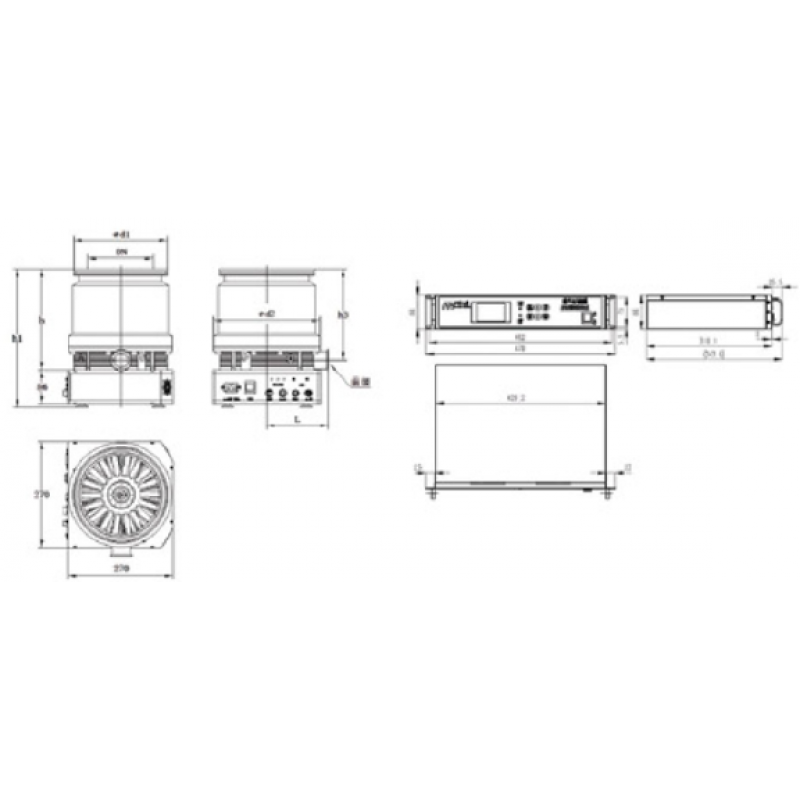

| Размеры | |
| Выходной фланец | DN25 ISO-KF, KF40 опционально |
Турбомолекулярные насосы CBVAC JFB относятся к классу кинетических газоперекачивающих вакуумных насосов и предназначены для получения высокого и сверхвысокого вакуума. Рабочий диапазон давлений насосов JFB обычно составляет 10-7 Па ~ 10 Па. Турбомолекулярные насосы JFB обладают преимуществами быстрого пуска, широкого рабочего диапазона, низкого энергопотребления, высокой чистоты вакуума и простоты обслуживания.
Турбомолекулярные насосы JFB – это второе поколение изделий, недавно выпущенное компанией CBVAC. Эти насосы разработаны и оптимизированы для применения преимущественно в промышленности и научно-исследовательском оборудовании. Модельный ряд включает серию промышленных вакуумных турбомолекулярных насосов со встроенными или отдельными контроллерами и гибкими сценариями применения, с входными портами номинальным диаметром DN63, DN100, DN160, DN200, DN250 и DN400, и другие изделия.
Преимущества и отличия турбомолекулярных насосов JFB с консистентной смазкой и встроенным контроллером:
• Интегрированный контроллер: упрощает интеграцию насоса в вакуумную систему. Пуск и останов насоса производится с помощью кнопки или по команде от внешнего устройства, поступающей через цифровой вход, или по протоколу RS485.
• Прецизионный керамический подшипник с консистентной смазкой: позволяет устанавливать насос в произвольной ориентации, под любым углом, отличается высоким ресурсом.
• Высокая надежность: технология привода BLDC, высокое критическое форвакуумное давление, высокая устойчивость к пыли и образованию отложений;
• Функциональное разнообразие: отделяемый контролер, широкий ассортимент аксессуаров, доступны индивидуальные решения.
• Предусмотрена функция регулирования скорости вращения ротора насоса, что обеспечивает возможность управления скоростью откачки.
