Двухступенчатый пластинчато-роторный насос ULVAC GHD-031B, 1,8 м3/ч, 230 В 50 Гц
- 155 000 руб.
- Производитель: Япония
- Код:A4100032 2002
| Технические характеристики | |
| Быстрота действия, л/мин | 30 |
| Быстрота действия, м³/ч | 1,8 |
| Напряжение электродвигателя | 200 В - 240 В |
| Тепловой класс электродвигателя | Е |
| Ток при макс. нагрузке, А | 0.94 (200V), 0.84 (240V) |
| Частота вращения электродвигателя, об/мин | 2400 (200V), 2600 (240V) |
| Рабочая температура, °C | 7~40 |
| Объем масла, см³ | 370 |
| Тип электродвигателя | 1-ф, конденсаторный, 100 Вт |
| Диаметр входного отв. | KF-16 (NW-16) |
| Тип масла | R-2 |
| Вес, кг | 9,3 |
| Уровень шума, дБ (А) | не более 50 |
| Условия эксплуатации | В помещении |
| Величина течи, Па·м³/с | 1х10⁻⁶ |
| Размеры | |
| Габаритные размеры, мм | 120 х 288.5 х 163 |
Назначение
Двухступенчатый пластинчато-роторный насос ULVAC GHD-031B предназначен для получения низкого и среднего вакуума в лабораторных системах и переносных гелиевых течеискателях. Эти насосы могут также применяться в качестве форвакуумных насосов в системах высокого и сверхвысокого вакуума в сочетании с турбомолекулярными насосами.
Области применения
Применение – в научно-исследовательском и аналитическом оборудовании, а также в промышленных гелиевых течеискателях.
Описание и принцип действия
Двухступенчатый пластинчато-роторный насос ULVAC GHD-031B относится к вакуумным насосам вытесняющего действия. Пластинчато-роторный насос ULVAC GHD-031B состоит из корпуса, приводного электродвигателя, впускного и выпускного патрубков, В корпусе имеются две цилиндрические насосные камеры (ступени), соединенные между собой последовательно. В насосных камерах располагаются роторы, установленные на одном валу, соединенном с валом электродвигателя. Вал опирается на подшипники. Ось вращения роторов смещена относительно оси насосной камеры. В роторах имеются продольные прорези, в которых установлены пластины.
При вращении роторов пластины за счет центробежной силы или под действием пружины прижимаются к стенкам насосной камеры, образуя замкнутые полости. При вращении ротора полости перемещаются по кругу, при этом объем полостей изменяется по причине взаимного смещения осей роторов и насосной камеры. Полость имеет максимальный объем в зоне всасывания, по мере перемещения к зоне выпуска объем полости уменьшается. За счет этого достигается сжатие откачиваемого газа.
Насос заполняется вакуумным маслом, обеспечивающим смазку механизма насоса и герметизацию зазора между пластинами и стенкой камеры. На торцевой поверхности насоса имеется смотровое окно для контроля уровня масла, а также пробка для его слива.

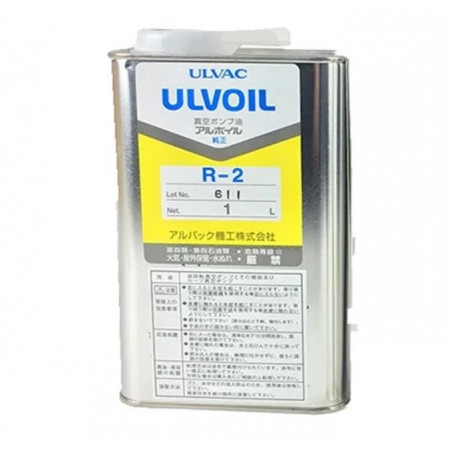

Внимание! Производитель насосов рекомендует использовать в этих насосах только вакуумное масло ULVOIL R-2 — высококачественное синтетическое вакуумное масло пониженной вязкости, разработанное специально для насосов серии GHD.
