Пневмоцилиндр ISO 6431 VPC SNCL-50, Ø поршня 50 мм, сдвоенная цапфа, G1/4
- по запросу
- Производитель: VPC
- Код:SNCL-50
| Конфигурация | |
| Тип крепления | SNCL — Сдвоенная цапфа |
| Технические характеристики | |
| Модель | SNCL-50 |
| Диапазон рабочего давления | 0,1 … 1,0 МПа (макс. 1,35 МПа) |
| Материал корпуса | анодированный алюминиевый профиль; шток — хромированная сталь |
| Диапазон рабочих температур, °C | −5 … +70 |
| Производитель | VPC |
| Артикул | SNCL-50 |
| Размеры | |
| Диаметр поршня, мм | 50 |
VPC SNCL-50 — пневматический цилиндр двустороннего действия с регулируемым демпфированием по стандарту ISO 6431, исполнение крепления «сдвоенная цапфа»: вилка с осью на задней крышке; качание в одной плоскости, нагрузка выше. Корпус — профиль из анодированного алюминия, крышки алюминиевые, шток — хромированная сталь.
Технические характеристики
- диаметр поршня: 50 мм;
- диаметр штока: 20 мм;
- резьба штока: M16×1,5;
- присоединение пневмолиний: G1/4;

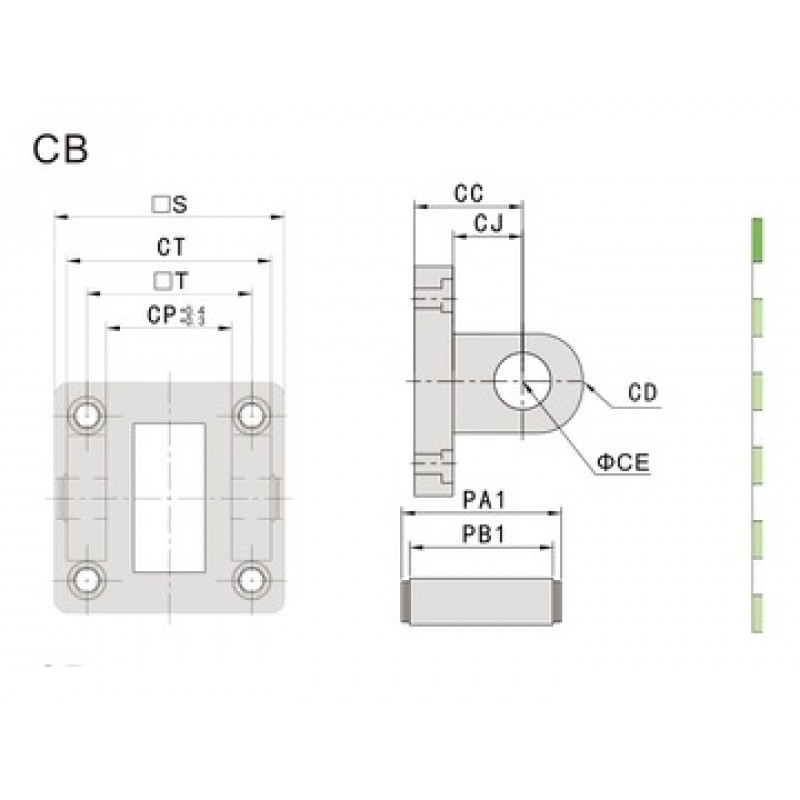

- исполнение крепления: SNCL — вилка с осью на задней крышке; качание в одной плоскости, нагрузка выше;
- принцип действия: двустороннего действия;
- рабочая среда: очищенный сжатый воздух (фильтрация 40 мкм);
- диапазон рабочего давления: 0,1 … 1,0 МПа;
- максимальное рабочее давление: 1,35 МПа;
- рабочая температура: −5 … +70 °C;
- диапазон скоростей: 50 … 800 мм/с;
- демпфирование: регулируемое, с двух сторон;
- ресурс: не менее 4000 км;
- стандарт: ISO 6431 (VDMA 24562);
- ход демпфера: 24 мм;
- теоретическое усилие при 0,6 МПа: толкающее 1178 Н, тянущее 990 Н;
- габаритная длина без учёта хода: 175 мм (базовое исполнение, без хода);
- ход: любой по заказу — укажите в форме выше;
- производитель: VPC (Китай);
Как собирается код заказа
Код складывается из шести позиций: исполнение крепления → Ø поршня × ход → регулируемый ход (10/20/30/40/50/75/100 мм) → PPV — с демпфированием → A — со встроенным магнитом для датчиков положения → S1 или S2 — двухштоковое исполнение.
Первая позиция зафиксирована в этой карточке — сдвоенная цапфа (SNCL). Остальные выберите в форме заказа выше: ход задаётся числом, любой в пределах ряда производителя.
Пример полного кода: SNCL 63×200-20-PPV-A.
Двухштоковые исполнения S1 и S2 выпускаются с базовым креплением, передним фланцем, лапами и средней цапфой; с одиночной и сдвоенной цапфой они не поставляются.
Цена и срок поставки
Цена и срок поставки — по запросу. Заполните форму выше и добавьте изделие в заявку — код соберётся автоматически.
