| Технические характеристики | |
| Максимальная рабочая температура | 150°C (уплотнение из витона) / 80°C (уплотнение из NBR) |
| Минимальная рабочая температура | -10 °C |
| Размер А, мм | 63 |
| Размер B, мм | 42.5 |
| Размер С, мм | 16 |
| Тип фланца | KF16 |
| Материал | алюминий |
| Вес, кг | 0,06 |
| Аналог Pfeiffer | 110BSR016 |
| Аналог Edwards | C10512403 |
| Минимальное рабочее давление, Торр | 10⁻⁸ Торр |
Хомуты КF предназначены для стягивания и фиксации фланцев в соединении типа КF(NW) и могут использоваться многократно. Хомуты изготавливают из нержавеющей стали, алюминия, реже - углеродистой стали или полимерных материалов.
Наибольше распространение получили быстроразъемные хомуты, состоящие из двух обжимных полуколец, соединенных шарниром с одной стороны. С другой стороны полукольца стягиваются винтом с гайкой-барашком или пружинной защелкой, в хомутах усиленной конструкции — резьбовой втулкой. Применяются также звеньевые, пружинные, накидные хомуты для крепления фланцев KF к плоским поверхностям, специальные хомуты для сверхвысоковакуумных соединений. К плоским поверхностям фланцы KF могут прикрепляться также с помощью односторонних зажимов.
Гайку-барашек следует завинчивать вручную до упора. Использовать плоскогубцы, гаечные ключи и другой подобный инструмент не рекомендуется, т.к. избыточное усилие при завинчивании может привести к повреждению уплотнительного кольца или разрушению хомута.
Надежную длительную фиксацию фланцев и герметичность соединения обеспечивают только качественные изделия. В противном случае, в процессе работы вакуумной системы стягивающее усилие может ослабевать, хомут может деформироваться или разрушится, что приводит к нарушению герметичности соединения и, возможно, к аварии. Поэтому важно использовать только качественные хомуты, и всегда иметь под рукой запас этих изделий, соответствующих размерам соединений трубопроводов вашей вакуумной системы.
Мы подобрали для Вас качественные хомуты различных конструкций от надежных производителей. Эти изделия всегда есть в наличии на нашем складе в Санкт-Петербурге и могут быть доставлены заказчику в кратчайшие сроки.

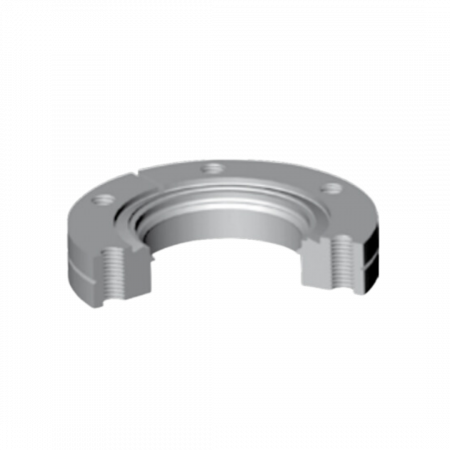

-450x450.png "Фланец под сварку невращаемый CF100 с резьбовыми отверстиями под болты диаметром 102, нержавеющая сталь 316, HTC")
