СИСТЕМА СОЕДИНЕНИЙ ФЛАНЦЕВ KF
Система соединений фланцев типа KF (иногда обозначается как NW или QF) – это удобная универсальная система соединительных элементов, позволяющая быстро собирать и разбирать вакуумные трубопроводы. Важное достоинство это типа соединений состоит в том, что узел можно многократно разъединять и соединять вручную, без использования специального инструмента. Соединения типа KF были разработаны компанией Leybold и в настоящее время широко применяются в различных видах вакуумного оборудования (рис.1). Обозначение KF — это сокращение немецкого словосочетания Klein Flange, что означает «маленький фланец».
Размеры фланцев и колец системы соединений KF установлены стандартом ISO 2861-1. В Росси действует стандарт СТ СЭВ 298-76, разработанный на основе стандарта ISO.
Типовой сборочный узел KF (рис. 1, 2) состоит из двух идентичных фланцев, центрирующего кольца, уплотнительного кольца и обжимного хомута из алюминия или нержавеющей стали с фиксатором в виде гайки-барашка. Фланцы приваривают к трубопроводам, клапанам или иным элементам вакуумной системы.
Рисунок 1. Соединение типа KF

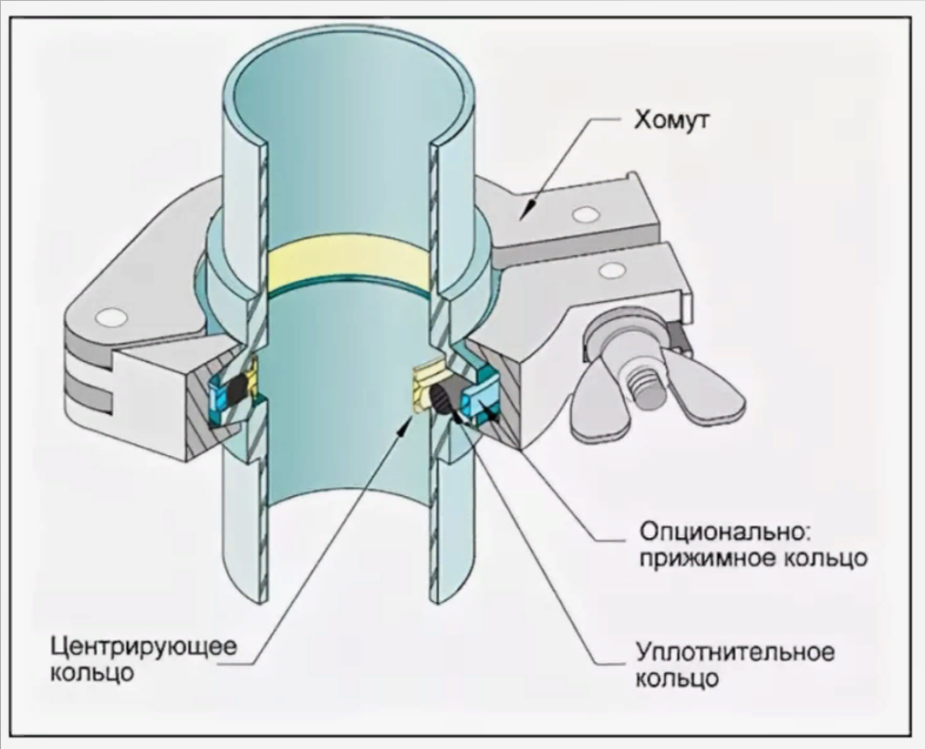

Рисунок 2. Соединение KF в сборе (разрез)
Центрирующее кольцо с уплотнительным кольцом устанавливаются между сопрягаемыми поверхностями фланцев KF. Обратная поверхность фланца KF имеет уклон в 15о. За счет этого при затягивании хомута фланцы прижимаются друг к другу, Сопрягаемые поверхности фланцев сжимают уплотнительное кольцо, удерживаемое на месте металлическим центрирующим кольцом. Так достигается герметичность соединения. Хомут затягивают до тех пор, пока сопрягаемые поверхности фланцев не придут в соприкосновение с распорной кромкой центрирующего кольца.
Стандартный ряд соединений KF включает фланцы и центрирующие кольца с номинальным диаметром проходного отверстия 10, 16, 25, 40 или 50 мм. Некоторые компании предлагают дополнительные диаметры (например, 20 и 32 мм). Выпускаются также нестандартные фланцы конструкции KF с проходным диаметром до 200 мм, но не более. Некоторые фланцы имеют одинаковые размеры внешней конусной части (например KF10 и КF16, KF20 и KF25, KF32 и KF40). Такие фланцы можно соединять между собой, используя переходное центрирующее кольцо.
Хомуты могут иметь различную конструкцию (рис. 3): с пружинным зажимом вместо болта, в виде пружинной скобы со стягивающим болтом, многозвеньевые хомуты цепного типа и др. Для крепления фланцев KF к плоским опорным поверхностям (например, к стенкам вакуумных камер) применяются односторонние струбцины или разъемные прижимные кольца (рис. 4).
Соединения типа KF c уплотнениями из вакуумной резины рассчитаны на вакуум приблизительно до 1х10-6 Па. Уплотнительные кольца из мягкого алюминия обеспечивают уплотнение до 10-7 Па. Алюминиевые кольца используются только 1 раз, тогда как резиновые кольца можно использовать многократно.
Рабочий диапазон температур соединений с уплотнительными кольцами из бутадиен-нитрильного каучука (нитрил, NBR) составляет ориентировочно от -55 до +120 оC, с кольцами из фторкаучука (витон, FKM) ~ -10 …150 оC, из перфторкаучука (FFKM) ~ -10 … +250 оС, из алюминия – от -270 до +200 оC.

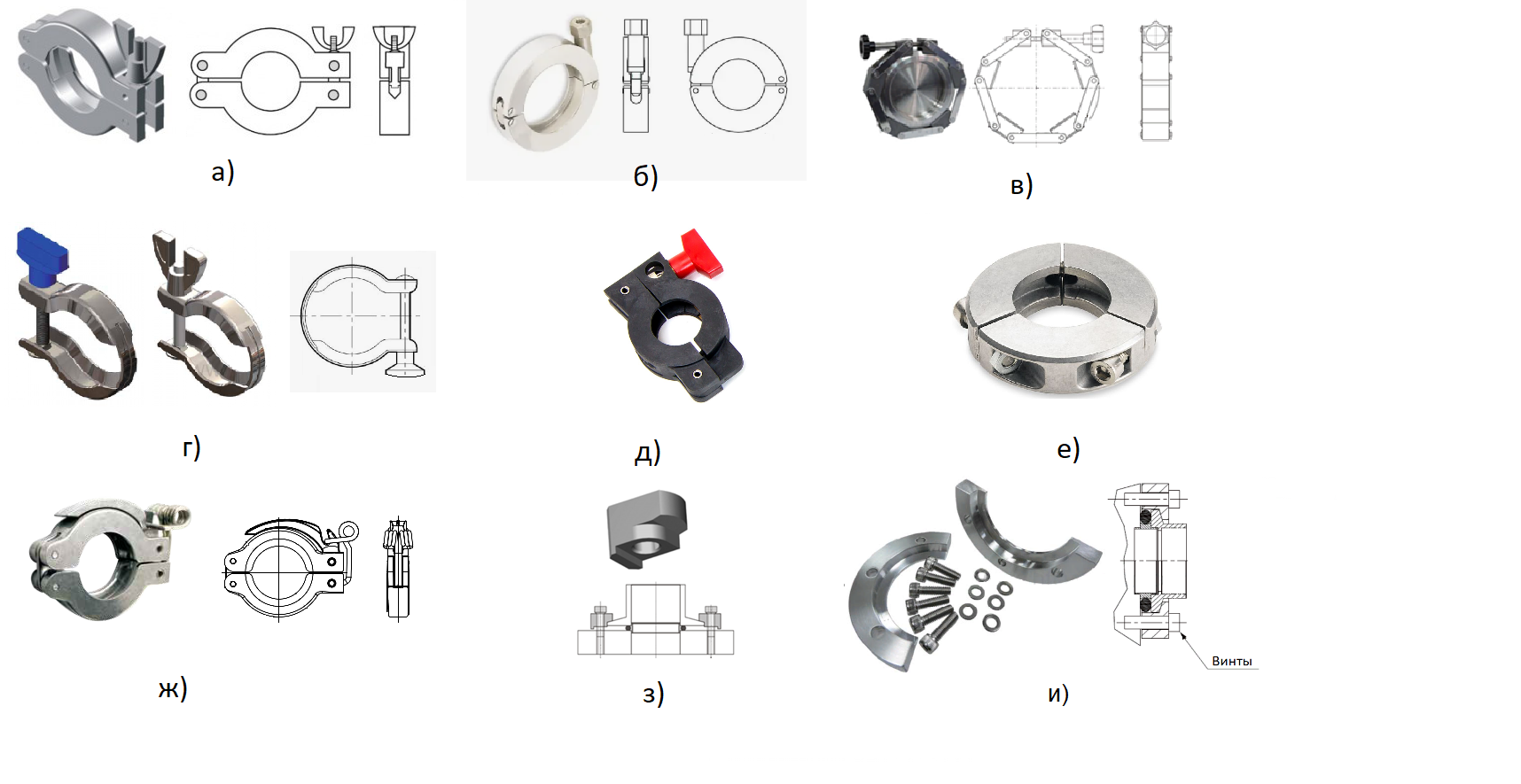

Рисунок 3. Различные конструкции хомутов для соединения фланцев KF

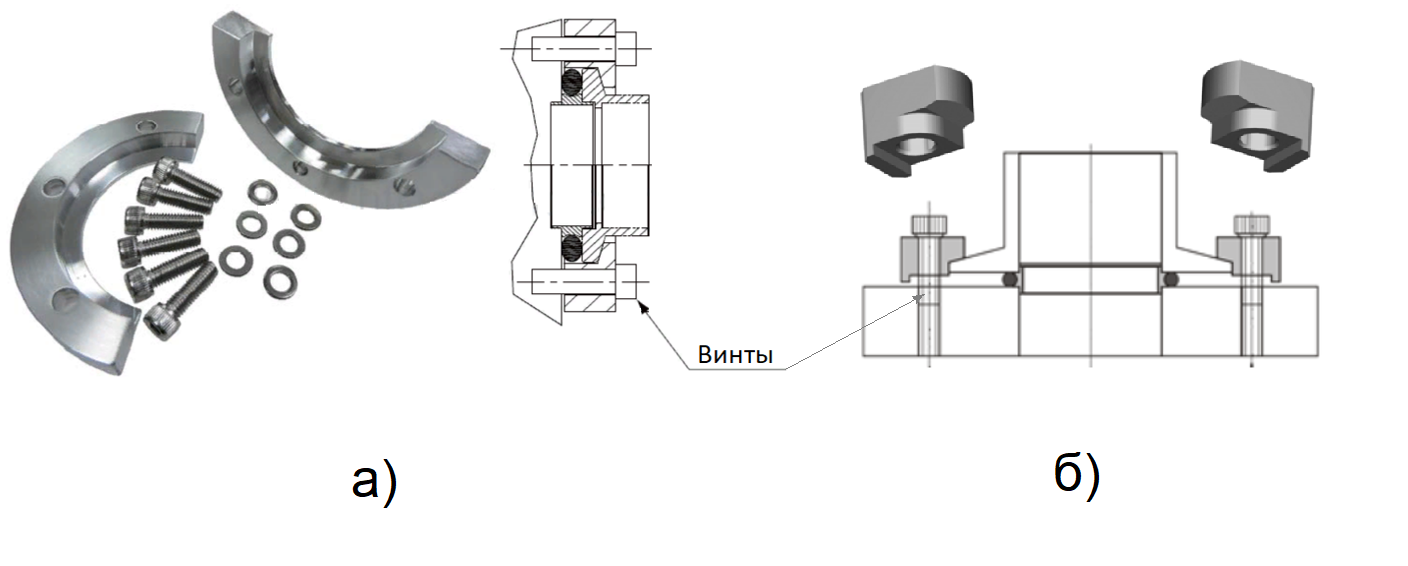

Рисунок 4. Способы крепления фланцев KF к плоским поверхностям: а) с помощью разъемного кольца, б) с помощью односторонних струбцин (зажимов)
Система соединений KF используется во всех видах вакуумного оборудования и во всех отраслях, где это оборудования применяется. Наиболее целесообразно использовать эти соединения в случаях, когда требуется частая сборка и разборка системы, в частности:
в системах, нуждающихся в частой очистке или замене компонентов;
в вакуумных системах малого размера;
в экспериментальных системах в научно-исследовательских лабораториях;
в учебных лабораториях;
в трубопроводах предварительной откачки и форвакуумной откачки больших вакуумных систем.
ЗАКЛЮЧЕНИЕ
Система соединений фланцев типа KF– это удобная универсальная система соединительных элементов, позволяющая быстро собирать и разбирать вакуумные трубопроводы для проведения обслуживания, замены компонентов или модификации самой системы. .
