СИСТЕМА СОЕДИНЕНИЙ ФЛАНЦЕВ ISO-K, ISO-F
Система соединений фланцев типа ISO-K, ISO-F предназначается для соединения фланцев с диаметром проходного отверстия 63 мм и более. Это удобная универсальная система соединительных элементов, позволяющая быстро собирать и разбирать вакуумные трубопроводы, используя минимальное количество инструмента (стандартные гаечные ключи). Иногда фланцы этого типа обозначают как ISO LF и ISO LFB соответственно.
Конструкция и размеры элементов соединений ISO-K, ISO-F установлены в международном стандарте ISO 1609-2020 (в России – ГОСТ ISO 1609-2020).
Стандартный ряд фланцев типа ISO-K включает фланцы с диаметром проходного отверстия от 10 до 630 мм, фланцев типа ISO-F — от 10 до 1000 мм. Однако, на практике фланцы ISO-K, ISO-F малого диаметра применяются редко, т.к. для номинального диаметров до 50 мм более удобными в эксплуатации являются соединения фланцев типа KF.
Соединения ISO-K, ISO-F широко применяются в различных видах вакуумного оборудования (рис. 1). Благодаря большим допустимым диаметрам проходного отверстия и надежному креплению, фланцы ISO-K, ISO-F применяются в качестве соединительных фланцев высоковакуумных затворов, входных фланцев турбомолекулярных и диффузионных насосов, а также в клапанах и элементах трубопроводов большого номинального диаметра.
Типовой сборочный узел соединения ISO-K, ISO-F (рис. 1, 2) состоит из двух фланцев, центрирующего кольца, уплотнительного кольца и нескольких стягивающих струбцин или болтов. Количество струбцин или болтов зависит от размеров соединяемых фланцев. Фланцы приваривают к трубопроводам, клапанам или иным элементам вакуумной системы. С внешней стороны уплотнительного кольца может устанавливаться дополнительное защитное кольцо.

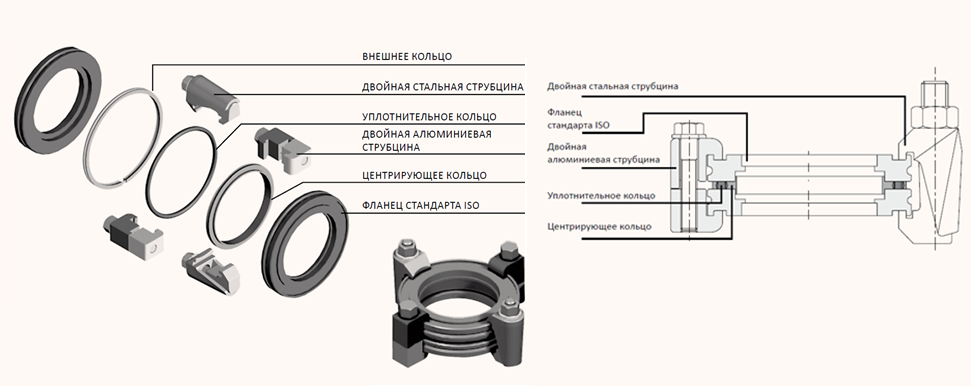

Рисунок 1. Соединение фланцев ISO-K
Рисунок 2. Соединение ISO-K в разрезе
Фланцы ISO-K соединяются между собой струбцинами. На обратной стороне фланца ISO-K предусмотрен круговой паз, за который «цепляются» струбцины, а по боковой поверхности – проточка для фиксации стопорного кольца. Фланцы ISO-F соединяются болтами (рис. 3)
При затягивании струбцин или болтов фланцы прижимаются друг к другу, Сопрягаемые поверхности фланцев сжимают уплотнительное кольцо, удерживаемое на месте центрирующим кольцом. Так обеспечивается вакуумное уплотнение соединения. Болты затягивают до тех пор, пока сопрягаемые поверхности фланцев не придут в соприкосновение с распорной кромкой центрирующего кольца.
Рисунок 3. Соединение фланцев ISO-F
Фланцы ISO-K и ISO-F могут соединяться между собой с помощью вращаемого накидного фланца и стопорного кольца, или с помощью односторонних струбцин-зажимов.
В первом случае (рис. 4) в проточку боковой поверхности фланца ISO-K устанавливают стопорное кольцо, и фланец с кольцом вставляют в центральное отверстие поворотного болтового фланца. Последний фиксирует стопорное кольцо в боковой канавке фланца ISO-K и через это кольцо передает на фланец ISO-K стягивающее усилие от болтов. Во втором случае (рис. 5) односторонние зажимы прижимают фланец ISO-K к поверхности фланца ISO-F.
Такими же способами фланцы ISO-K могут соединяться с плоскими поверхностями стенок вакуумных камер. Однако, более надежным считается решение, при котором к вакуумной камере приваривается патрубок с ответным фланцем ISO-K.
Рисунок 4. Соединение фланцев ISO-K, ISO-F с помощью накидного вращаемого фланца и стопорного кольца.
Рисунок 5. Соединение фланцев ISO-K, ISO-F на односторонних струбцинах
Основные ограничения на использование компонентов с фланцами ISO-K и ISO-F:
Соединения с уплотнениями из вакуумной резины рассчитаны на вакуум до приблизительно 1х10-6 Па, с алюминиевыми уплотнительными кольцами (рис. 6) – до ~10-7 Па.
Рисунок 6. Алюминиевое уплотнительное кольцо для соединений фланцев ISO-K, ISO-F
Рабочий диапазон температур соединений с уплотнительными кольцами из бутадиен-нитрильного каучука (нитрил, NBR) составляет ориентировочно от -55 до +120 оC, с кольцами из фторкаучука (витон, FKM) ~ -10 …150 оC, из перфторкаучука (FFKM) ~ -10 … +250 оС, из алюминия – от -270 до +200 оC.
Основные сферы применения соединений ISO:
магистрали предварительной откачки и форвакуумные магистрали крупных вакуумных систем;
соединения трубопроводов высоковакуумных систем с высокой проводимостью;
модульные системы, конструкция которых периодически модифицируется;
системы, нуждающиеся в частой очистке;
экспериментальные системы в научно-исследовательских лабораториях.
ЗАКЛЮЧЕНИЕ
Система соединений фланцев ISO-K, ISO-F – это удобная универсальная система соединительных элементов, обеспечивающая надежное соединение трубопроводов и компонентов вакуумной системы и удобную сборку и разборку системы для ее модификации, проведения обслуживания или замены компонентов с использованием минимального набора инструментов.
