Затвор высоковакуумный GC-C250, ISO-F250 ручной привод, нержавеющая сталь 304, CBVAC
- по запросу
- Производитель: CBVAC
- Код:1143
| Технические характеристики | |
| Монтажное положение | произвольное |
| Перепад давления перед открыванием затвора | ≤ 3× 10³ Па в любом направлении. |
| Величина течи в корпусе и основании затвора | 1,3×10⁻⁷ Па л/с⁻¹ |
| Температура обезгаживания корпуса затвора | в открытом состоянии ≤200 °С, в закрытом состоянии ≤150 °С. |
| Количество циклов до первого обслуживания | 20000 |
| Индикаторы положения | механический индикатор начального и конечного положения |
| Материал корпуса | нержавеющая сталь 304 |
| Привод | ручной |
| Размер A, мм | 339 |
| Размер B, мм | 355 |
| Размер С, мм | 158 |
| Размер D, мм | 380 |
| Размер E, мм | 646 |
| Размер F, мм | 68 |
| Тип фланца | ISO-F 250 |
| Размер G, мм | 38.2 |
| Размер H, мм | 195 |
| Рабочее давление, Па | 1×10⁻⁵ Па～1,2×10⁵ Па |
Описание
Этот модельный ряд включает затворы с ручным, пневматическим и электромагнитным приводом. Изделия этого модельного ряда отличает рациональная конструкция и превосходный внешний вид. Помимо этого, они имеют ряд преимуществ, а именно, прочность, небольшой размер, долговечность, надежную герметизацию, продолжительный срок службы и других. В результате, они могут использоваться в высоковакуумном оборудовании. Затворы этого модельного ряда приводятся в действие с помощью ручного привода, путем вращения рукоятки, пневматического цилиндра, управляемого сжатым воздухом, или электромеханического привода на основе электродвигателя. Пластина затвора перемещается и останавливается посредством трапецеидального рычага. Рабочая среда — чистый воздух или коррозионно неактивные газы.
Преимущества
■ Уплотнение с помощью уплотнительного кольца под малым углом, смазка отсутствует.
■ Корпус затвора из нержавеющей стали сварен изнутри, низкая величина течи. Корпус затвора имеет повышенную жесткость, небольшой размер и превосходный внешний вид. Используется монолитная (внутри затвора) конструкция с двумя направляющими, обеспечивающая плавное перемещение и равномерное распределение запирающего усилия.

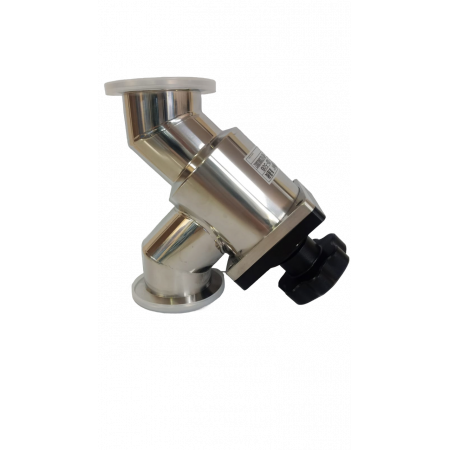

-no-bg-preview%20(carve.photos)-450x450.png "Клапан высоковакуумный проходной угловой модельного ряда KF(NW) GD-50(45°)(B), KF50 ручной привод, сильфоновая герметизация, нержавеющая сталь 304, CBVAC")
