Квадрупольный масс-спектрометрический газоанализатор MAG300M, 1–300 а.е.м., электронный умножитель
- по запросу
- Производитель: Китай
- Код:MAG300M

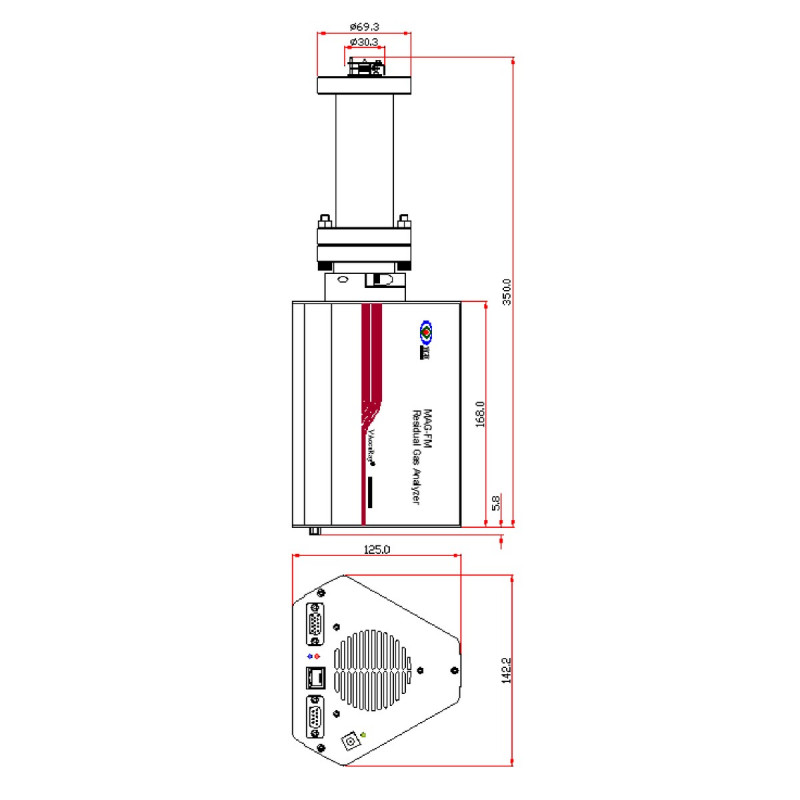

| Технические характеристики | |
| Электропитание | +24 В пост. тока (±10 %) / 2,0 А |
| Диапазон масс (АЕМ) | 1 … 300 |
| Коллектор ионов | Электронный умножитель, усиление > 1000 |
| Входной фланец | CF35 |
| Нить накала | Двойной катод, иридиевая нить с покрытием из оксида иттрия, диаметр 0,2 мм |
| Минимальное парциальное давление | 5,0×10⁻¹² Па |
| Температура обезгаживания датчика прогревом | 150 °C макс. |
| Скорость сканирования | 2 мс … 60 с на точку выборки |
| Повторяемость | ±1 % (непрерывное испытание стабильности 8 ч по N₂ и O₂ в воздухе) |
| Подключение к вакуумной системе | Фланец ConFlat CF35 с ножевым уплотнением по бескислородной медной прокладке, наружный диаметр фланца 70,0 мм |
| Рабочая температура ЭБУ | 5 … 45 °C; максимальная относительная влажность 98 % |
| Прикладное программное обеспечение | VAccuRay 4.0 |
| Интерфейс связи | RS485, Modbus RTU |
| Разъем ввода-вывода | Порт синхронизации AUX: 2 аналоговых входа; 4 цифровых входа; 4 цифровых выхода |
| Масса | ЭБУ с преобразователем — 3,5 кг; адаптер питания — 1,0 кг |
| Разрешение | < 1,0 а.е.м. на уровне 10 % высоты пика |
| Рабочее давление, Па | Сверхвысокий вакуум … 5,0×10⁻³ Па |
| Размеры | |
| Габаритные размеры, мм | С преобразователем: 350 (Д) × 142 (Ш) × 125 (В) |
Назначение
Квадрупольный масс-спектрометрический газоанализатор (анализатор остаточных газов) MAG300M служит для измерения парциальных давлений отдельных составляющих газовой смеси. Ионный источник ионизирует молекулы газа, квадруполь разделяет ионы по отношению массы к заряду, блок электронного управления измеряет число ионов каждого массового числа, а программа VAccuRay 4.0 сводит результат в масс-спектр.
Применение при давлении ниже 5,0×10⁻³ Па:
- анализ состава технологических и фоновых остаточных газов вакуумной системы;
- течеискание вакуумных систем;
- контроль источников загрязнения вакуумной системы.
В сочетании с небольшим вакуумным агрегатом и капиллярным натекателем ввода пробы газоанализатор позволяет контролировать газы и летучие вещества при атмосферном и более высоком давлении.
Исполнение в этой карточке
Диапазон сканирования 1 … 300 а.е.м., приёмник ионов — электронный умножитель.
Расшифровка обозначения: MAG 300 M-XXX
| Позиция | Расшифровка |
| MAG | Квадрупольные масс-спектрометрические газоанализаторы серии MAG |
| 100 / 200 / 300 | Максимальный диапазон сканирования: 100, 200 или 300 а.е.м. — в этой карточке 300 |
| F / M | F — приёмник ионов «цилиндр Фарадея»; M — приёмник с электронным умножителем — в этой карточке M |
| -XXX | Резервный номер исполнения по заказу |
Другие исполнения серии: MAG100F, MAG200F, MAG300F, MAG100M, MAG200M.
Дополнительные характеристики
| Тип ионного источника | По выбору: источник с открытой сеткой либо закрытого типа |
| Минимальный обнаруживаемый ионный ток | 1,0×10⁻¹⁵ А |
Режимы работы программы VAccuRay 4.0
- масс-спектр — сканирование по отношению массы к заряду, вывод ионного тока или парциального давления;
- слежение — одновременное измерение до восьми газовых компонентов с построением кривых во времени;
- течеискание — отслеживание пробного газа в реальном времени, после калибровки по контрольной течи — количественное.
Стандартная комплектация
- измерительный преобразователь (ионный источник, квадруполь, приёмник ионов, фланец CF35, вакуумно-плотные выводы);
- электронный блок управления (ЭБУ);
- адаптер питания 85 … 265 В, 45 … 60 Гц → +24 В пост. тока;
- кабель связи DB9 — преобразователь USB/RS485;
- прикладная программа VAccuRay 4.0 (Windows XP/7/8/10).
Опция: подключение вакуумметра полного давления INSTRUE (питание +24 В от газоанализатора, вход 0 … +10 В) для расчёта парциальных давлений. На одну линию RS485 подключается до восьми газоанализаторов.
Ограничения
Длительное включение катода при давлении выше 5,0×10⁻³ Па ведёт к ускоренному старению и перегоранию катода. Для токсичных, горючих, взрывоопасных, радиоактивных газов и запылённых сред требуются дополнительные меры защиты — согласуйте применение с поставщиком.
